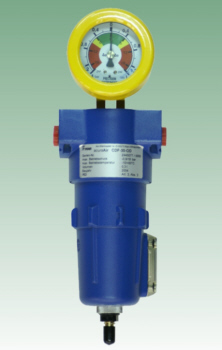

Druckluftfilter CDF
für industrielle Anwendungen



Beschreibung

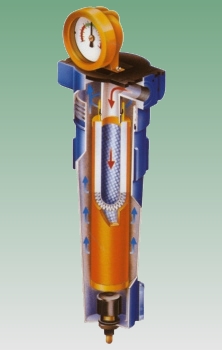

acuraAir Druckluft-Filtergehäuse werden auf modernsten Bearbeitungszentren aus Alu-Guss gefertigt. Eine zusätzliche innere und äußere Beschichtung garantieren eine hervorragende Korrosionsbeständigkeit. Ein Sicherheitssystem verhindert das Öffnen der Gehäuse unter Druck. Die Filterelemente werden sicher über einen innenliegenden O-Ring gedichtet; der Elementwechsel erfolgt unkompliziert, schnell und ohne Werkzeuge. Der Abscheidegrad der Filtereinsätze ist durch unterschiedliche farbliche Gestaltung gekennzeichnet, Verwechslungen sind somit ausgeschlossen. Ein Schauglas im Filtersumpf zeigt angefallenes Kondensat. Der Kondensatablaß kann manuell, halb-, oder vollautomatisch erfolgen.



Spezifikationen
Gehäusewerkstoff : Aluminium
Maximaler Betriebsdruck : 16 bar
Maximale Betriebstemperatur : -10/+60°C



Zubehör
Differenzdruckanzeige XAM-100 Autom. Kondensatablaß XAD-251 Gehäuse-Verbindungs-Kit XAK
Der XAM-100 ermittelt die Druckdifferenz zwischen Ein- und Ausgang. Das Filterelement muß gewechselt werden, wenn der Zeiger den roten Bereich erreicht. Der Differenzdruckanzeiger kann wahlweise um 180° verdreht montiert werden.
Mit dem XAD-251 kann das Kondensat je nach Betriebsbedingungen manuell, halbautomatisch oder vollautomatisch entleert werden.
Alle Komponenten wie Befestigungswinkel, Verbindungskit oder Differenzdruckanzeiger lassen sich leicht montieren. Durch Verwendung des Verbindungskits XAK lassen sich mehrere Gehäuse ohne Rohrleitungsteile problemlos hintereinander schalten.



Technische Daten und Abmessungen
 Abmessungen (mm)

Modell

Durchfluß*
(Nm³/h)

 Anschluß Inhalt
(Liter)		 Gewicht
(kg)		  Abmessungen Filterelement
(q = Abscheidegrad)		 Bestellhinweise
auf den
Prospekten.
A B C
CDF 30 30 G 1/4" 0,3 0,7 93 215 50 ARS-30-q acuraAir Prospekt
CDF 60 60 G 3/8" 0,5 0,8 93 300  50 ARS-60-q acuraAir Prospekt
CDF 100  100 G 1/2" 0,5 0,8 93 300 50 ARS-100-q acuraAir Prospekt
CDF 290  290 G 1" 1,6 1,9 125 420  50 ARS-290-q acuraAir Prospekt
CDF 460  460 G 1 1/4" 2,6 3,6 160 440 50 ARS-460-q acuraAir Prospekt
CDF 610  610 G 1 1/2"  3,5 3,9 160 540  50 ARS-610-q acuraAir Prospekt
CDF 930  930 G 2" 3,6 5,4 190 580  50 ARS-930-q acuraAir Prospekt
CDF 1050 1050 G 2 1/2"  4,5 6,1 190 680  50 ARS-1050-q acuraAir Prospekt


* Empfohlener Durchfluß bei 7 bar

Korrekturtabelle für von 7 bar abweichende Betriebsdrücke
Betriebsdruck (bar) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Korrekturfaktor 0,38 0,53 0,65 0,75 0,80 0,90 1 1,10 1,15 1,20 1,25 1,30 1,35 1,40 1,45 1,50



Filterelement Auswahl
Filterelement (Abscheidegrad) RM RF RB RA CA
Filterfeinheit 10 1 1 0,01 ---
Restgehalt Öl (ppm) 15 --- 0,1 0,01 0,003
Reinheitsklasse ISO 8573/1 4. - .5 2. - .4 2. - .2 1. - .1 1. - .1
Die genauen Durchfluß / Differenzdruck - Kurven finden Sie auf den Einzelprospekten.

Filterelemente zeigen !
