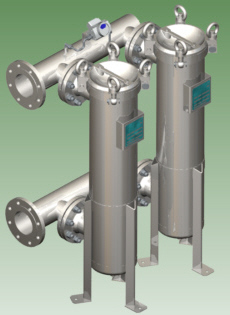

| Unsere Duplexfilter bestehen aus zwei
miteinander verrohrten Beutelfiltergehäusen ALGS2. Die Verrohrung kann in
Nennweite DN 80 oder DN 100 ausgeführt werden, dieses ermöglicht hohe
Durchsatzleistungen. Die Klappdeckel mit Augenklappschrauben erlauben einen

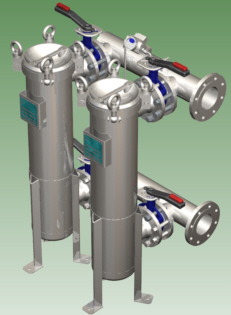

schnellen und unkomplizierten Beutelwechsel. Durch Zwischenschalten von
Klappenventilen lassen sich die Duplexfilter auch zu umschaltbaren
Filterstationen umrüsten. Die Gehäuse sind serienmäßig mit verstellbaren
Fußgestellen ausgerüstet. Eine Differenzdruckmessung ist optional
erhältlich. Konformitätsbewertung gemäß DGRL 97/23/EG Einstufung nach Art.3, Abs. 3 ohne Kategorie Zugelassen für den Betrieb mit nur flüssigen Fluiden der Gruppe 2 (ungefährlich) |
| Filtergehäuse Spezifikationen | |
| 2-ALGS2 | |
| Ein- und Auslaßanschluß (N1/N2) | Flansch DN 80 / DN 100 PN 16 |
| Entlüftung (N3, N4) | G 1/4" |
| Gehäusematerial | Edelstahl AISI 304 oder AISI 316 (1.4301 bzw. 1.4401) |
| Stützkorb | Edelstahl 1.4401/ 1.4571 |
| Gehäusedichtung | FPM (andere Materialien optional) |
| Maximaler Betriebsdruck | 10 bar |
| Betriebstemperatur |
80°C |
| Filterbeutelgröße | 2 X 2 |
| Filterbeutelfläche (m2) | 2 X 0,5 |
|
|
|
| Abmessungen (in mm) |
2ALGS2-DN50 X DN80 |
2ALGS2-DN80 X DN100 |
|
|
|
N1/N2 | DN 80 PN 16 | DN 100 PN 16 |
| A | 680 | 680 | |
| B | 1070 | 1070 | |
| C | max. 220 | max. 220 | |
| D | 335 | 350 | |
| E | 400 | 400 | |
| F | 150 | 180 | |
| G | DN 50 | DN 80 | |
| H | DN 80 | DN 100 | |
 |
|
|
|
 |
