| Beutelfiltergehäuse | |
|
|
|
|
Beutelfiltergehäuse |
|
|
4ALSL2 |
| Beutelfiltergehäuse | |
|
|
|
|
Beutelfiltergehäuse |
|
|
4ALSL2 |

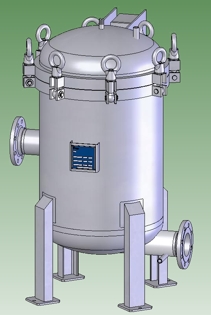

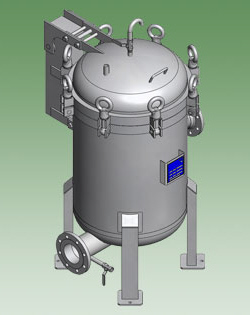

Die Filtergehäuse vom Typ 4ALSL2 und
6ALSL2 sind geschweißte Edelstahlkonstruktionen zur Aufnahme von vier bzw. sechs
Filterbeuteln der Größe 2. Sie bestehen aus einem vertikalen, zylindrischen
Behältermantel mit Klappdeckel und angeschweißtem Klöpperboden. Den
Deckelverschluß übernehmen Augenklappschrauben und Ringmuttern. Die Abdichtung
wird durch einen O-Ring gewährleistet. Der Produkteintritt erfolgt seitlich im
Behältermantel, der Produktaustritt tangential im unteren Klöpperboden. Der
Deckel ist mit einer federbelasteten Schwenkvorrichtung versehen, die eine
einfache und sichere Öffnung des Deckels ohne Hilfsmittel erlaubt. Auf Wunsch
können die Gehäuse auch mit Schnellverschluß geliefert werden.
Konformitätsbewertung gemäß DGRL 97/23/EG
Einstufung nach Art.3, Abs. 3 ohne Kategorie
Zugelassen für den Betrieb mit nur flüssigen Fluiden der Gruppe 2 (ungefährlich)
| Filtergehäuse Spezifikationen | ||
| 4ALSL2 | 6ALSL2 | |
| Ein- und Auslaßanschluß(N1/N2) | Flansch DN 100 | Flansch DN 150 |
| Entlüftung (N3) | R 1/2 Außengewinde mit Kugelhahn | |
| Manometer (N4) | G 1/2 Innengewinde | |
| Entleerung (N5) | R 1/2 Außengewinde mit Kugelhahn | |
| Gehäusematerial und Stützkorb | Edelstahl AISI 304 oder AISI 316 | |
| Gehäusedichtung | FPM (andere Materialien optional) | |
| Maximaler Betriebsdruck | 10 bar | |
| Maximale Betriebstemperatur |
-10/+80°C |
|
| Anzahl Filterbeutel Größe 2 | 4 | 6 |
| Filterbeutelfläche (m2) | ca. 2,0 | ca. 3,0 |
|
|
||
| Die Einzelprospekte dieser Beutelfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen. |
|

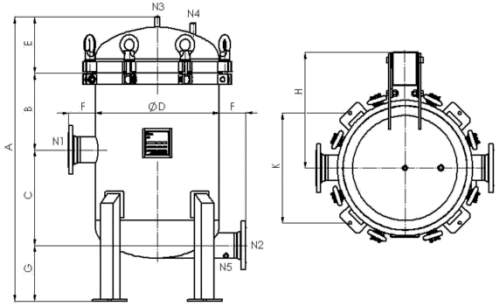

| Abmessungen (in mm) | 4ALSL2 | 6ALSL2 | |
|
|
A | 1280 | 1370 |
| B | 250 | 360 | |
| C | 430 | 400 | |
| Ø D | 550 | 708 | |
| E | 250 | 310 | |
| F | 125 | 115 | |
| G | 250 | 300 | |
| H | 525 | 600 | |
| K | 488 | 594 | |
| N1 / N2 | DN 100 | DN 150 | |
| N3 / N5 | R 1/2 AG | R 1/2 AG | |
| N4 | G 1/2 IG | G 1/2 IG | |
| Beutelgröße | 2 | 2 | |
| Filterfläche (m2) | 2,0 | 3,0 | |
|
|
 |
