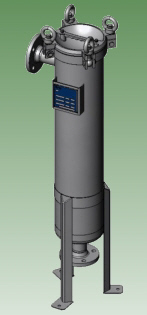

| Die Filtergehäuse vom Typ ALGS sind
einfach und sicher zu handhabende Schweißkonstruktionen aus Edelstahl zur
Aufnahme von einem Filterbeutel der Größe 1 oder 2 . Sie bestehen aus einem

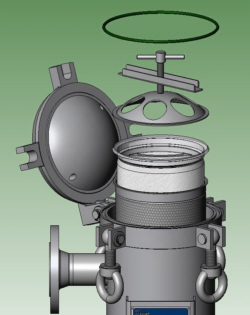

vertikalen, zylindrischen Behälter mit angeschweißtem Klöpperboden. Der
obere Gußdeckel ist klappbar und dichtet über O-Ring ab. Der Produkteintritt
erfolgt seitlich im Behältermantel, der Austritt mittig im unteren
Klöpperboden. Die Beutelabdichtung erfolgt über einen speziellen
Niederhalter, der sowohl Beutel mit Stahlring als auch Beutel mit
Kunststoffdichtlippe zuverlässig und bypassfrei fixiert. Zwei zusätzliche
Muffen zum Anschluss eines Differenzdruckmanometers sowie ein Fußgestell
gehören zur serienmäßigen Ausstattung. Konformitätsbewertung gemäß DGRL 97/23/EG Einstufung nach Art.3, Abs. 3 ohne Kategorie Zugelassen für den Betrieb mit nur flüssigen Fluiden der Gruppe 2 (ungefährlich) |
| Filtergehäuse Spezifikationen | ||
| ALGS-1 | ALGS-2 | |
| Ein- und Auslaßanschluß (N1/N2) | Flansch DN 50 / DN 80 PN 16 | |
| Entlüftung (N3, N4) | Rp 1/4" | |
| Differenzdruckmessung (N5, N6) | Rp 1/4" | |
| Gehäusematerial | Edelstahl AISI 304 oder AISI 316 (1.4301 bzw. 1.4401) | |
| Stützkorb | Edelstahl 1.4401/ 1.4571 | |
| Gehäusedichtung | FPM (andere Materialien optional) | |
| Maximaler Betriebsdruck | 10 bar | |
| Betriebstemperatur |
80°C |
|
| Filterbeutelgröße | 1 | 2 |
| Filterbeutelfläche (m2) | 0,25 | 0,5 |
|
|
|
|
| Die Einzelprospekte dieser Beutelfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen. |
|
| Abmessungen (in mm) | ALGS1-F50-A2 | ALGS1-F50-A4 | ALGS2-F50-A2 | ALGS2-F50-A4 | ALGS2-F80-A2 | ALGS2-F80-A4 | |
|
|
A | 110 | 110 | 110 | 110 | 110 | 110 |
| B | 556 | 556 | 920 | 920 | 920 | 920 | |
| C | 765 | 765 | 1130 | 1130 | 1130 | 1130 | |
| Ø D | 204 | 204 | 204 | 204 | 204 | 204 | |
| E | max. 275 | max. 275 | max. 275 | max. 275 | max. 275 | max. 275 | |
| N1 / N2 | DN50 PN16 | DN50 PN16 | DN50 PN16 | DN50 PN16 | DN80 PN16 | DN80 PN16 | |
| N3 / N4 | Rp 1/4 | Rp 1/4 | Rp 1/4 | Rp 1/4 | Rp 1/4 | Rp 1/4 | |
| N5 / N6 | Rp 1/4 | Rp 1/4 | Rp 1/4 | Rp 1/4 | Rp 1/4 | Rp 1/4 | |
| Gehäusewerkstoff | AISI 304 (1.4301) | AISI 316 (1.4401) | AISI 304 (1.4301) | AISI 316 (1.4401) | AISI 304 (1.4301) | AISI 316 (1.4401) | |
| Beutelgröße | 1 | 1 | 2 | 2 | 2 | 2 | |
| Filterfläche (m2) | 0,25 | 0,25 | 0,5 | 0,5 | 0,5 | 0,5 | |
|
|
 |
