| Beutelfiltergehäuse | |
|
|
|
|
Beutelfiltergehäuse |
|
|
ALSI |
| Beutelfiltergehäuse | |
|
|
|
|
Beutelfiltergehäuse |
|
|
ALSI |

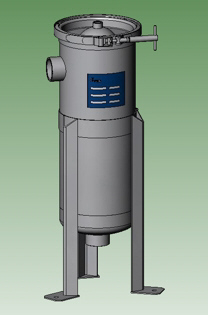

Die Filtergehäuse vom Typ ALSI sind
preiswerte Schweißkonstruktionen aus Edelstahl zur Aufnahme von einem
Filterbeutel der Größe 1 bzw. der Größe 2. Sie bestehen aus einem vertikalen, zylindrischen Behälter mit
angeschweißtem Klöpperboden und Formdeckel. Der Gehäuseverschluß erfolgt mit
einer Spannklammer, die einen schnellen Filterwechsel ermöglicht. Der
Filtereinsatz wird im Gehäuse durch einen zu verschraubenden Niederhalter in
seiner Lage zuverlässig fixiert und bypassfrei abgedichtet. Der leicht konische Stützkorb aus Edelstahl sorgt für eine
drucksichere Unterstützung und ermöglicht einen jederzeit leichten Ausbau des
eingesetzten Filterbeutels. Die
Filtergehäuse werden serienmäßig mit verstellbaremFußgestell geliefert.
Konformitätsbewertung gemäß DGRL 97/23/EG
Einstufung nach Art.3, Abs. 3 ohne Kategorie
Zugelassen für den Betrieb mit nur flüssigen Fluiden der Gruppe 2 (ungefährlich)
| Filtergehäuse Spezifikationen | ||
| ALSI-1 | ALSI-2 | |
| Ein- und Auslaßanschluß (N1/N2) | Muffe G 2" | |
| Entlüftung (N3) | Muffe G 1/2" | |
| Gehäusematerial | Edelstahl AISI 304 oder AISI 316 | |
| Stützkorb | Edelstahl AISI 316 | |
| Gehäusedichtung | NBR (andere Materialien optional) | |
| Maximaler Betriebsdruck | 6 bar | |
| Betriebstemperatur |
-10/+80°C |
|
| Filterbeutelgröße | 1 | 2 |
| Filterbeutelfläche (m2) | 0,25 | 0,5 |
|
|
||
| Die Einzelprospekte dieser Beutelfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen. |
|
| Abmessungen (in mm) | ALSI-1 | ALSI-2 | |
|
|
A | ca. 615 | ca. 965 |
| B | 500 | 850 | |
| C | 100 | 100 | |
| Ø D | 204 | 204 | |
| E | 137 | 137 | |
| F | 500 | 500 | |
| N1 / N2 | Muffe G 2" | Muffe G 2" | |
| N3 | Muffe G 1/2 | Muffe G 1/2 | |
| Beutelgröße | 1 | 2 | |
| Filterfläche (m2) | 0,25 | 0,5 | |
|
|
 |
