| Beutelfiltergehäuse | |
|
|
|
|
Beutelfiltergehäuse |
|
|
ALSL |
| Beutelfiltergehäuse | |
|
|
|
|
Beutelfiltergehäuse |
|
|
ALSL |

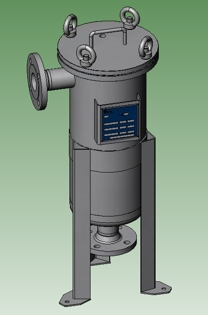

| Die Beutelfiltergehäuse vom Typ ALSL sind eine geschweißte Edelstahlkonstruktion zur Aufnahme von 1 Stück Filterbeutel der Größe 1 bzw. Größe 2. Sie bestehen aus einem vertikalen, zylindrischen Behälter mit angeschweißtem Klöpperboden und Flachdeckel, der über einen O-Ring gedichtet wird. Der Gehäuseverschluß erfolgt mittels Stehbolzen und Ringmuttern. Der Filterbeutel wird im Gehäuse durch einen Niederhalter mit Federbügel in seiner Lage zuverlässig fixiert und abgedichtet. Der Stützkorb aus Edelstahl sorgt für eine drucksichere Unterstützung des eingesetzten Filterbeutels. Der Filtereingang ist seitlich im Behältermantel, der Filterausgang mittig im unteren Klöpperboden. Die Filtergehäuse nehmen sowohl Filterbeutel mit oberen Stahlring als auch Kunststoffkragen auf. Die Gehäuse können mit oder ohne verstellbarem Fußgestell geliefert werden. |
| Filtergehäuse Spezifikationen | ||
| ALSL-1 | ALSL-2 | |
| Ein- und Auslaßanschluß (N1/N2) | Flansch DN 50 / DN 80 PN 16 (andere Anschlüsse optional) | |
| Entlüftung (N3) | G 1/2" | |
| Gehäusematerial | Edelstahl 1.4571 | |
| Stützkorb | Edelstahl 1.4401/ 1.4571 | |
| Gehäusedichtung | FPM (andere Materialien optional) | |
| Maximaler Betriebsdruck | 6 oder 10 bar | |
| Betriebstemperatur |
80°C |
|
| Filterbeutelgröße | 1 | 2 |
| Filterbeutelfläche (m2) | 0,25 | 0,5 |
|
|
||
| Die Einzelprospekte dieser Beutelfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen. |
|
| Abmessungen (in mm) | ALSL-1/50 | ALSL-1/80 | ALSL-2/50 | ALSL-2/80 | |
 |
A | 725 | 765 | 1075 | 1125 |
| B | 485 | 525 | 835 | 885 | |
| C | 70 | 95 | 70 | 95 | |
| Ø D | 219 | 219 | 219 | 219 | |
| E | 150 | 150 | 150 | 150 | |
| F | 220 | 220 | 220 | 220 | |
| G | 500 | 500 | 700 | 700 | |
| Beutelgröße | 1 | 1 | 2 | 2 | |
| Filterfläche (m2) | 0,25 | 0,25 | 0,5 | 0,5 | |
|
|
 |
