| acuraFine | |||
|
acuraFine AFA | ||
| Plissierte Nylon Filterkerzen | |||
| Eigenschaften | |||
 |
MODIFIZIERTE NYLON MEMBRAN mit absoluter Abscheiderate |
||
|
|
THERMISCHE
SCHWEISSKONSTRUKTION frei von Kleber oder Bindemittel |
||
|
|
PERMANENTE HYDROPHILE
MEMBRAN keine Zusätze oder Nachbehandlung notwendig |
||
|
Die Vorteile der acuraFine AFA |
|
|
|
NYLON MEMBRAN - Absolute Abscheideraten - hohe Durchflussraten - extrem lange Standzeit |
|
|
PERMANENT HYDROPHILE POLYETHERSULFON MEMBRAN - Keine Zusätze oder Nachbehandlung erforderlich |
|
|
THERMISCHE SCHWEISSKONSTRUKTION - Verbindungen der Endkappen sowie Adapter frei von Klebern oder Bindemittel |
|
|
HERGESTELLT IM REINRAUM - Vorgespült mit 18 MW DI-Wasser |
|
|
FDA GEPRÜFTES MATERIAL - Zertifiziert nach USP XXIII und FDA CFR Titel 21. |
|
|
UMFANGREICHES PROGRAMM - 5 Abscheidegrade von 0,10 bis 1,0 µm, sowie verschiedene Baulängen bis 40" und alle handelsüblichen Endkappen- bzw. Adapterkonfigurationen garantieren eine optimale Lösung für viele Filtrationsanwendungen. |
| acuraFine AFA Filterbauweise | |
|
|
Die plissierten acuraFine AFA Membranfilterkerzen
werden aus einer Nylon Membran in einem Polypropylen
Stützkäfig hergestellt. Durch die modifizierte Nylon Membran wird
auch bei hohen Fließraten ein geringer Differenzdruck gewährleistet,
wodurch zusätzlich eine äußerst lange Standzeit dieser
Membranfilterkerzen erreicht wird. Die acuraFine AFA Membranfilterkerzen sind hydrophil und können somit in vielen Bereichen der Feinchemie sowie Nahrungsmittel- und Getränkeindustrie eingesetzt werden und decken einen weiten Bereich der Endfiltrationsanwendungen ab.
|
|
acuraFine AFA Einsatzbereiche |
||||
|
|
Fotoresist |
|
VE-Wasser | |
|
|
Reinstwasser |
|
Kosmetika | |
|
|
Reinstchemikalien |
|
Getränke, Nahrungsmittel | |
|
|
Prozesslösungsmittel |
|
||
|
Integritätstest |
|
| Feinheit | Bubble Point |
| 0,10 µm | >1,1 bar |
| 0,20 µm | >1,0 bar |
| 0,45 µm | >0,6 bar |
| 0,65 µm | >0,3 bar |
| 1,00 µm | ---------- |
| IPA: H2O = 60 : 40 | |
| acuraFine AFA Spezifikationen | ||
| Werkstoff Membran | : | Nylon (hydrophil) |
| Werkstoff Stützgewebe und Endkappen | : | Polypropylen |
| O-Ring-Materialien bei Adapterkerzen | : | Silikon, Fluorcarbon, EPR, Nitril, PTFE und FEP |
| Maximale Betriebstemperatur für chemische Anwendungen | : | 60°C |
| Maximale Betriebstemperatur für Getränke, Lebensmittel und VE-Wasser | : | 95°C |
| Maximaler Differenzdruck | : | 1,4 bar bei 95°C (VE-Wasser) |
| Maximaler Differenzdruck | : | 1,4 bar bei 60°C |
| Maximaler Differenzdruck | : | 5,6 bar bei 20°C |
| Kerzenvorspülung | : | 30 Minuten mit 18 MW Wasser bei 8 i/min, TOC £40 ppb |
| Innendurchmesser | : | 28 mm |
| Außendurchmesser | : | 69 mm |
| Filterfläche | : | 0,9 m²/10" Kerze |
| Absolute Abscheideraten | : | 0,1- 0,2 - 0,45 - 0,65 und 1,0 µm |
| Lieferbare Kerzenlängen | : | 5", 9 3/4", 10", 19 1/2", 20", 29 1/4", 30", 39" und 40" |
| Alle Materialien zertifiziert nach USP XXIII und FDA CFR Titel 21 | ||
| Fordern Sie unsere ausführlichen Informationsunterlagen an. | ||
|
||

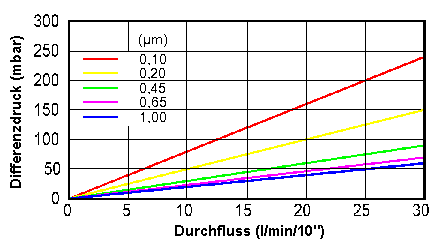

| Durchflußraten |
| Die
Durchflussmenge versus Differenzdruck im reinen Wasser für alle acuraFine
AFA Filterfeinheiten. |
|
|
|
acuraFine AFA Bestellhinweise |
||||||
| Typ |
Bauhöhe (nominal) |
Vorspülung | Integrität | Adapterkonfiguration |
Material (O-Ringe) |
Absolute Rückhalterate (Mikrometer) |
|
AFA |
05
= 5" *09 = 9 3/4" 10 = 10" *19 = 19 1/2" 20 = 20" *29 = 29 1/4" 30 = 30" *39 = 39" 40 = 40" |
N =
nicht |
N =
nicht |
F0
: beidseitig offen mit Endkappen F2 : einseitig offen Code 3 (222) F3 : einseitig offen mit Fin Code 8 (222) F4 : einseitig offen (226) F5 : einseitig offen mit Fin Code 7 (226) |
N : NBR E : EPDM F : FPM P : PTFE S : FEP/FPM Q : MVQ |
010 = 0,10 µm 020 = 0,20 µm 045 = 0,45 µm 065 = 0,65 µm 100 = 1,00 µm |
| * Nur lieferbar für Adapterkonfiguration F0 ! | ||||||
| Bestellbeispiel : AFA-30NN-F5Q-020 | ||||||
|
Adapterkonfigurationen |
|
|
|
|
| Durch Verwendung unseres Aufnahmeadapters können alle beidseitig offenen Filterkerzen auch in Filtergehäusen mit 222 bzw. 226 Adapteranschluss eingesetzt werden. | |
 |
