| Beutelfiltergehäuse | |
|
|
|
|
Beutelfiltergehäuse |
|
|
BFOT |
| Beutelfiltergehäuse | |
|
|
|
|
Beutelfiltergehäuse |
|
|
BFOT |

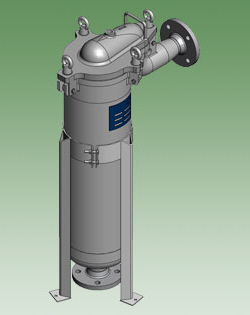

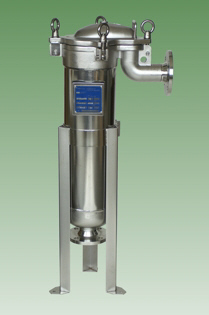

Die Filtergehäuse vom Typ BFOT sind
preiswerte Schweißkonstruktionen aus Edelstahl zur Aufnahme von einem
Filterbeutel. Sie bestehen aus einem vertikalen, zylindrischen Behälter mit
angeschweißtem Klöpperboden. Der obere Formdeckel ist klappbar und dichtet über
O-Ringe ab. Gleichzeitig fixiert er den Filterbeutel und garantiert eine
zuverlässige, bypassfreie Aufnahme. Der Stützkorb aus Edelstahl sorgt für eine
drucksichere Unterstützung des eingesetzten Filterbeutels. Der Produkteintritt
erfolgt über den Deckel, der Austritt mittig im unteren Klöpperboden. Die
Gehäuse werden serienmäßig mit Fußgestell geliefert.
Konformitätsbewertung gemäß DGRL 97/23/EG
Einstufung nach Art.3, Abs. 3 ohne Kategorie
Zugelassen für den Betrieb mit nur flüssigen Fluiden der Gruppe 2 (ungefährlich)
| Filtergehäuse Spezifikationen | ||
| BFOT-1 | BFOT-2 | |
| Ein- und Auslaßanschluß (N1/N2) | Flansch DN 50 oder DN 65 / PN 16 (DIN 2633) sowie R 2'' Außengewinde | |
| Entlüftung (N3) / Entleerung(N4) | G 1/2" | |
| Gehäusematerial | Edelstahl 1.4401 (AISI 316) | |
| Stützkorb | Edelstahl 1.4401 (AISI 316) | |
| Gehäusedichtung | FPM (andere Materialien optional) | |
| Maximaler Betriebsdruck | 10 bar | |
| Betriebstemperatur |
80°C |
|
| Filterbeutelgröße | 1 | 2 |
| Filterbeutelfläche (m2) | 0,25 | 0,5 |
|
|
||
| Die Einzelprospekte dieser Beutelfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen. |
|

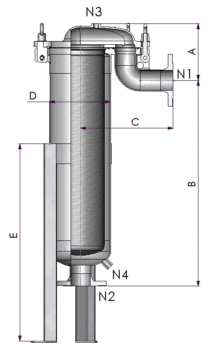

| Abmessungen (in mm) | BFOT-1 | BFOT-2 | |
|
|
A | 200 | 200 |
| B | 385 | 735 | |
| C (DN 50) | 420 | 420 | |
| C (DN 65) | nicht lieferbar | 330 | |
| C (R2'' AG) | 430 | 430 | |
| Ø D | 216 | 216 | |
| E | 500 | 700 | |
| N1 / N2 | DN 50 oder DN 65 | DN 50 oder DN 65 | |
| N3 | G 1/2 | G 1/2 | |
| N4 | G 1/2 | G 1/2 | |
| Beutelgröße | 1 | 2 | |
| Filterfläche (m2) | 0,25 | 0,5 | |
|
|
 |
