Beutelfiltergehäuse
BFOT-4

BFOT-4

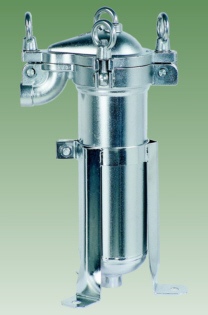

Die Beutelfiltergehäuse vom Typ BFOT4 sind preiswerte Edelstahlkonstruktionen zur Aufnahme von einem Filterbeutel der Größe 4. Sie bestehen aus einem vertikalen, zylindrischen Behälter mit gegossenem Ober- und Unterteil aus rostfreiem Stahl. Der Produkteintritt erfolgt über den klappbaren Deckel, der Austritt im unteren Klöpperboden. Diese Konstruktion erlaubt auch für kleine Durchflußmengen und kleine Chargen den Einsatz von Hochleistungsfilterbeuteln, die eine absolut zuverlässige Abdichtung verlangen. Die Gehäuse werden mit verstellbarem Fußgestell geliefert.



Filtergehäuse    Spezifikationen
BFOT-4
Ein- und Auslaßanschluß G 1"
Entlüftung   G 1/2"
Gehäusematerial Edelstahl  AISI 316
Gehäusedichtung  NBR (andere Materialien optional)
Maximaler Betriebsdruck 10 bar
Betriebstemperatur 80°C
Filterbeutelgröße 4
Filterbeutelfläche (m2) 0,09

Filtergehäuse BFTL-1/2 Gesamtprospekt

Die Einzelprospekte dieser Beutelfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen.

Laden Sie sich hier den Acrobat Reader herunter.



Abmessungen (in mm) BFOT-4

A 117
B 329
C 254
Ø D 115
E 149
F 253
G 190
N1 / N2 G 1"
N3 G 1/2"
Beutelgröße 4
Filterfläche (m2) 0,09



Einsetzbare Filterbeutel

Hier finden Sie die einsetzbaren Filterbeutel
