| Beutelfiltergehäuse | ||
|
|
Beutelfiltergehäuse |
|
|
BFSI-3 und 4 |
||
| Beutelfiltergehäuse | ||
|
|
Beutelfiltergehäuse |
|
|
BFSI-3 und 4 |
||

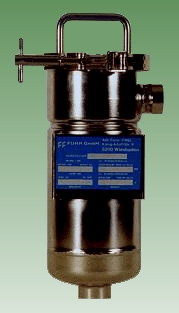

| Die Beutelfiltergehäuse vom Typ BFSI sind eine geschweißte Edelstahlkonstruktion zur Aufnahme von 1 Stück Filterbeutel und bestehen aus einem vertikalen, zylindrischen Behälter mit angeschweißtem Klöpperboden. Der Gehäuseverschluß erfolgt mittels Spannklammer, die einen schnellen Filterwechsel ermöglicht. Der Filterbeutel wird im Gehäuse durch einen federbelasteten Niederhalter in seiner Lage zuverlässig fixiert und abgedichtet. Der Stützkorb aus Edelstahl sorgt für eine drucksichere Unterstützung des eingesetzten Filterbeutels. Die Filtergehäuse nehmen sowohl Filterbeutel mit oberen Stahlring als auch Kunststoffkragen auf. |
|
Filtergehäuse |
||
| Spezifikationen | BFSI-3 | BFSI-4 |
| Ein- und Auslaßanschluß (N1/N2) | Muffe G 1" (andere Anschlüsse optional) | |
| Entlüftung (N3/N4) | G 1/4 | |
| Gehäusematerial | Edelstahl 1.4571 | |
| Stützkorb | Edelstahl 1.4401/ 1.4571 | |
| Gehäusedichtung | FPM (andere Materialien optional) | |
| Maximaler Betriebsdruck | 6 bar | |
| Betriebstemperatur |
80°C |
|
| Filterbeutelgröße | 3 | 4 |
| Filterbeutelfläche (m2) | 0,1 | 0,15 |
 |
||
| Die Einzelprospekte dieser Beutelfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen. |
|
| Abmessungen (in mm) | BFSI-3 | BFSI-4 | |
 |
A | ca. 340 | ca. 475 |
| B | 250 | 385 | |
| C | 40 | 40 | |
| Ø D | 114 | 114 | |
| E | 45 | 45 | |
| F | 35 | 35 | |
| G | 43 | 43 | |
| Ø H | 125 | 125 | |
| Beutelgröße | 3 | 4 | |
| Filterfläche (m2) | ca. 0,1 | ca. 0,15 | |
|
|
 |
