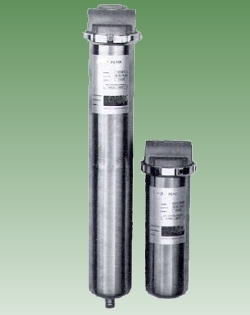

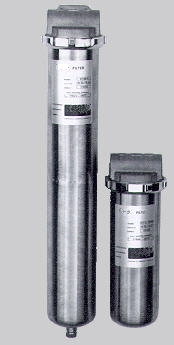

| CT-Serie Filterkerzen-Gehäuse |
||
| Eigenschaften | ||
|
DREITEILIGE GANZMETALL AUSFÜHRUNG | |
|
|
HOHE DRUCKBELASTUNG | |
|
|
IN VERSCHIEDENEN MATERIALIEN ERHÄLTLICH | |
| Filtergehäuse | ||
|
|
Filtergehäuse | |
| CT-Serie Filterkerzen-Gehäuse |
||
| Eigenschaften | ||
|
|
DREITEILIGE GANZMETALL AUSFÜHRUNG | |
|
|
HOHE DRUCKBELASTUNG | |
|
|
IN VERSCHIEDENEN MATERIALIEN ERHÄLTLICH | |
|
Dreiteiliges Filtergehäuse mit Ringmutter-Verschluß. Lieferbar in drei Ausführungen mit einfacher, zweifacher und dreifacher Filterkerzenlänge. |
| CT-Filtergehäuse Spezifikationen | ||
| Ein- und Auslaßanschluß | : | Rp 1, Rp 3/4 und Rp 1/2 |
| Maximaler Betriebsdruck | : | 21 bar bei 90°C |
| Material Gehäusekopf | : | Messing oder Edelstahl (316) |
| Material Ringmutter | : | Messing oder Messing vernickelt |
| Material Gehäusesumpf | : | Edelstahl (304) |
| Material Abdichtkappe und Führungsstange | : | Edelstahl (316) |
| Material Gehäusekopfdichtung | : | Standard NBR O-Ring (Andere Materialien optional) |
| Entlüftungsventil | : | Messing oder Edelstahl (316) |
| Ablaß | : | Rp 3/8 |
| Montagewinkel | : | Stahl verzinkt |
| Lieferbare Gehäusesumpflängen | : | 9 3/4", 19 1/2", 29 1/4" (248, 496 und 744 mm) |
| CT-Filtergehäuse BESTELLHINWEISE | |||||
| Gehäusetyp | Ein- und Auslaß | Filterkopf Messing | Filterkopf Edelstahl | ||
| TYP "A" | TYP "SPNP" | TYP "A" | TYP "SPNP" | ||
| CT 101 | Rp
1/2 Rp 3/4 Rp 1 |
2151101015 2151101020 2151101025 |
2151001015 2151001020 2151001025 |
2151301020 2151301025 |
2151201020 2151201025 |
| CT 102 | Rp 1/2 Rp 3/4 Rp 1 |
2151102015 2151102020 2151102025 |
2151002015 2151002020 2151002025 |
2151302020 2151302025 |
2151202020 2151202025 |
| CT 103 | Rp
3/4 Rp 1 |
2151103020 2151103025 |
|
2151303020 2151303025 |
|
|
Gehäusetyp "A" mit Sumpfablaß und Gehäusetyp "SPNP" ohne Sumpfablaß |
|||||
| Die folgenden beidseitig offenen Filterkerzen können in die CT-Filtergehäuse eingesetzt werden: |
|
CT 101
Filterkerzenlänge 248 mm ( 9 3/4") |
| Maximale Durchflußrate |
| Die maximal mögliche Gehäusedurchflußrate beträgt 2,7 m3/h für 1/2", 4,9 m3/h für 3/4" und 6,2 m3/h für 1" Ein- Auslaßanschluß. Beachten Sie jedoch, daß die Durchflußrate von der eingesetzten Filterkerze sowie Filterkerzenlänge abhängt. Angaben zu den Druchflußraten der jeweiligen Filterkerzen sind den entsprechenden technischen Datenblättern zu entnehmen. |
 |

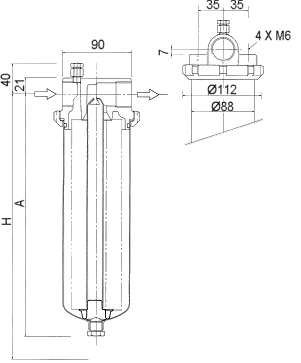

Abmessungen (mm) |
||
| Gehäusetyp | A | H | |
| CT 101 A | 317 | 350 | |
| CT 101 SPNP | 297 | 315 | |
| CT 102 A | 567 | 600 | |
| CT 102 SPNP | 547 | 580 | |
| CT 103 A | 820 | 855 | |
|
|
|
|
|
|
 |
