Kunststoff - Filtergehäuse |
||
|
FFU-Q / VIH |
||
|
|
||
|
FFU-Q 30 |
FFU-Q 20 |
FFU-Q 35 |
| Eigenschaften | |||
|
ZWEITEILIGE AUSFÜHRUNG |
|
EINFACHE HANDHABUNG |
|
|
ÄUßERST ROBUST |
|
GUTE CHEMISCHE BESTÄNDIGKEIT |
|

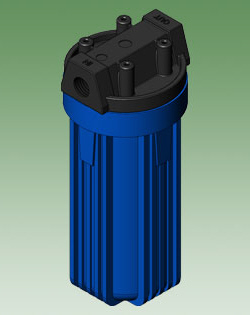

Die Filtergehäuse vom Typ FFU / VIH bestehen aus Polypropylen (den F.D.A. Vorschriften entsprechend) und nehmen eine einzelne Filterkerze mit einer Länge von 124 mm, 248 mm oder 508 mm auf. Der Werkstoff ist äußerst beständig gegenüber oxidationsfreien Säuren wie Salz- und Schwefelsäure bis zu 70% Konzentration, Salzlösungen, flüssigen Kohlenwasserstoffen, Alkoholen und konzentrierten Laugen. |
| FFU- und VIH-Filtergehäuse Spezifikationen | ||
| Ein- und Auslassanschluß | : | Rp 3/8, Rp 1/2 und Rp 3/4 |
| Maximaler Betriebsdruck | : | 8,5 bar bei 50°C |
| Material Gehäusekopf | : | Polypropylen |
| Material Gehäusesumpf Q20, Q30, Q40, VIH-30, VIH-40 | : | Polypropylen |
| Material Gehäusesumpf Q25, Q35, VIH-35 | : | SAN (Styrol-Acrylnitril) - durchsichtig |
| Material Gehäusekopfdichtung | : | Standard NBR O-Ring (Andere Materialien optional) |
| Entlüftungsventil | : | Kunststoff mit VA-Schraube optional |
| Montagewinkel | : | Stahl verzinkt optional |
| Lieferbare Gehäusesumpflängen | : | 4 7/8", 9 3/4", 20", (124, 248 und 508 mm) |
| FFU-Q-Filtergehäuse BESTELLHINWEISE | |||||
| Gehäusetyp | Ein- und Auslaß | Filtersumpf Polyproylen | Filtersumpf SAN (durchsichtig) | ||
| ohne Entlüftung | mit Entlüftung | ohne Entlüftung | mit Entlüftung | ||
| FFU-Q20 | Rp
3/8 Rp 1/2 |
2610200112 2610200115 |
2610200212 2610200215 |
||
| FFU-Q25 | Rp 3/8 Rp 1/2 |
2610300112 2610300115 |
2610300212 2610300215 |
||
| FFU-Q30 | Rp
3/8 Rp 1/2 Rp 3/4 |
2610201112 2610201115 2610201120 |
2610201212 2610201215 2610201220 |
||
| FFU-Q35 | Rp 3/8 Rp 1/2 Rp 3/4 |
2610301112 2610301115 2610301120 |
2610301212 2610301215 2610301220 |
||
| FFU-Q40 | Rp 3/4 | 2610203120 | 2610203220 | ||
| VIH-Filtergehäuse | |
|
|
|
| Die Filtergehäuse vom Typ VIH basieren auf den Versionen der Filtergehäuse FFU-Q30/35 (248 mm Filterkerzenlänge) bzw. FFU-Q40 (508 mm Filterkerzenlänge) und sind nur mit einem Anschlußgewinde von Rp 3/4 lieferbar. Die VIH Filtergehäuse haben ein im Filterkopf eingebautes Absperrventil, welches sowohl den Eingang, als auch den Ausgang absperrt. Es fließt weder Flüssigkeit nach, noch zurück. Dieses gewährleistet einen problemlosen sowie schnellen Filterkerzenwechsel. Ein Montagewinkel kann an diese Gehäuse nicht befestigt werden. | |
| VIH-Filtergehäuse BESTELLHINWEISE | |||
| Gehäusetyp | Ein- und Auslaß | Filtersumpf Polyproylen | Filtersumpf SAN (durchsichtig) |
| mit Entlüftung | mit Entlüftung | ||
| VIH-30 | Rp 3/4 | 2610201620 | |
| VIH-35 | Rp 3/4 | 2610301620 | |
| VIH-40 | Rp 3/4 | 2610202620 | |
| FFU-Q Filtergehäuse |
|
FFU-Q Slim Line Filtergehäuse |
|
|
| Big Blue Filtergehäuse |
|
FFU-R Hot Filtergehäuse |
|
| Die folgenden beidseitig offenen Filterkerzen können in die FFU- bzw. VIH-Filtergehäuse eingesetzt werden: | |
|
FFU-Q20 / FFU-Q25 |
Filterkerzenlänge 124 mm (4 7/8") Filterkerzenlänge 248 mm (9 3/4") Filterkerzenlänge 508 mm (20") |

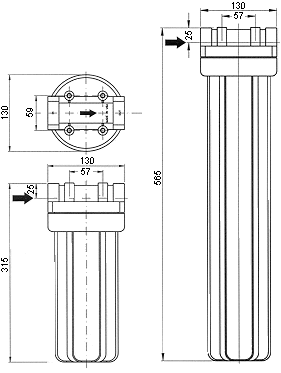

| Abmessungen FFU-Q20/25 und FFU-Q30/35 | Abmessungen FFU-Q30/35 und FFU-Q40 |
|
|
|
| Bemassungen nur für Rp 3/8 und Rp 1/2 | Bemassungen nur für Rp 3/4 |
| Maximale Durchflussrate |
| Die maximal mögliche Gehäusedurchflußrate beträgt 1,8 m3/h für 3/8" und 1/2" sowie 3,3 m3/h für 3/4" Ein- Auslassanschluß. Beachten Sie jedoch, dass die Durchflußrate von der eingesetzten Filterkerze sowie Filterkerzenlänge abhängt. Angaben zu den Druchflußraten der jeweiligen Filterkerzen sind den entsprechenden technischen Datenblättern zu entnehmen. |
 |
 |
 |
