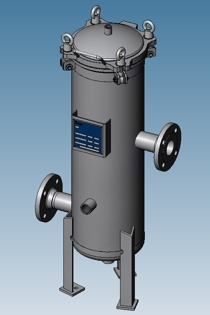

Die Filtergehäuse vom Typ FWA sind
geschweißte Edelstahlkonstruktionen zur Aufnahme von 5 oder 7 einseitig offenen
Filterkerzen mit Steckadapter Code 8 (222). Sie bestehen aus einem Gußkopf mit Klappdeckel und einem
vertikalen, zylindrischen Behältermantel mit angeschweißtem Klöpperboden. Der
Deckel wird über einen O-Ring abgedichtet und mit Augenklappschrauben
verschlossen. Der Produkteintritt (N1) erfolgt seitlich im Behältermantel, der
Produktaustritt (N2) gegenüberliegend nach unten versetzt. Die
Adapter-Filterkerzen dichten zuverlässig über zwei O-Ringe. Dadurch werden
Bypässe ausgeschlossen und qualitativ hochwertige Filtrationsergebnisse
ermöglicht.
Auf Wunsch sind auch Sonderkonstruktionen möglich.
Konformitätsbewertung gemäß DGRL 97/23/EG
Einstufung nach Art.3, Abs. 3 ohne Kategorie
Zugelassen für den Betrieb mit nur flüssigen Fluiden der Gruppe 2 (ungefährlich)
| Filtergehäuse Spezifikationen | ||
| 5FWA | 7FWA | |
| Ein- und Auslaßanschluß (N1/N2) | Flansch DN 50 oder DN 80 / PN 16 (DIN 2633) | |
| Entlüftung (N3) | G 1/2" | |
| Entleerung (N4) / (N5) | G 1" | |
| Gehäusematerial | Edelstahl 1.4571 (AISI 316) | |
| Gehäusedichtung | FPM (andere Materialien optional) | |
| Maximaler Betriebsdruck | 10 bar | |
| Betriebstemperatur |
90°C |
|
| Einsetzbare Kerzenlängen (mm) |
20" - 30" - 40" |
|
| Anzahl Filterkerzen | 5 | 7 |
|
|
||
| Die Einzelprospekte dieser Kerzenfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen. |
|

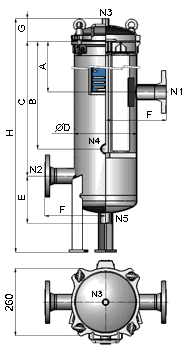

| Abmessungen (in mm) | |||||||
|
|
5FWA2 |
5FWA3 | 5FWA4 |
7FWA2 |
7FWA3 | 7FWA4 | |
| Kerzenlänge | 20" | 30" | 40" | 20" | 30" | 40" | |
| A | 320 | 574 | 828 | 320 | 574 | 205828 | |
| B | 540 | 794 | 1048 | 540 | 794 | 1048 | |
| C | 645 | 899 | 1153 | 645 | 899 | 1153 | |
| Ø D | 219 | 219 | 219 | 245 | 245 | 245 | |
| E | 180 | 180 | 180 | 180 | 180 | 180 | |
| F | 235 | 235 | 235 | 235 | 235 | 235 | |
| G | 85 | 85 | 85 | 85 | 85 | 85 | |
| N1 / N2 | DN 50 oder DN 80 | DN 50 oder DN 80 | |||||
| N3 | G 1/2" | G 1/2" | |||||
| N4 | G 1" | G 1" | |||||
| N5 | G 1" | G 1" | |||||
|
|
 |
