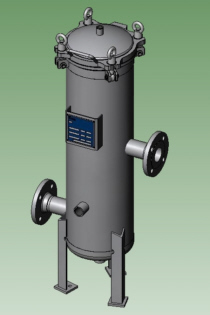

Die Filtergehäuse vom Typ FWD sind
geschweißte Edelstahlkonstruktionen zur Aufnahme von 5 oder 7 beidseitig offenen
Filterkerzen. Sie bestehen aus einem Gußkopf mit Klappdeckel und einem
vertikalen, zylindrischen Behältermantel mit angeschweißtem Klöpperboden. Der
Deckel wird über einen O-Ring abgedichtet und mit Augenklappschrauben
verschlossen. Der Produkteintritt (N1) erfolgt seitlich im Behältermantel, der
Produktaustritt (N2) gegenüberliegend nach unten versetzt. Die Filterkerzen
dichten über Schneidkanten, werden mit Federn angepresst und von aussen nach
innen durchströmt.
Auf Wunsch sind auch Sonderkonstruktionen möglich.
Konformitätsbewertung gemäß DGRL 97/23/EG
Einstufung nach Art.3, Abs. 3 ohne Kategorie
Zugelassen für den Betrieb mit nur flüssigen Fluiden der Gruppe 2 (ungefährlich)
| Filtergehäuse Spezifikationen | ||
| 5FWD | 7FWD | |
| Ein- und Auslaßanschluß (N1/N2) | Flansch DN 50 oder DN 80 / PN 16 (DIN 2633) | |
| Entlüftung (N3) | G 1/2" | |
| Entleerung (N4) / (N5) | G 1" | |
| Gehäusematerial | Edelstahl 1.4571 (AISI 316) | |
| Gehäusedichtung | FPM (andere Materialien optional) | |
| Maximaler Betriebsdruck | 10 bar | |
| Betriebstemperatur |
90°C |
|
| Einsetzbare Kerzenlängen (mm) |
496 - 744 - 992 |
|
| Anzahl Filterkerzen | 5 | 7 |
|
|
||
| Die Einzelprospekte dieser Kerzenfiltergehäuse sind als .pdf Dateien abgelegt und können von Ihnen direkt durch Anklicken der Buttons angezeigt werden. Sollten Sie den erforderlichen Acrobat-Reader noch nicht auf Ihrem PC installiert haben, so können Sie ihn sich hier kostenlos herunterladen. |
|

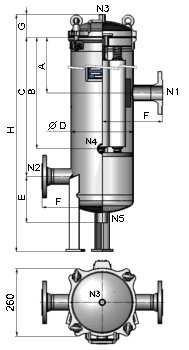

| Abmessungen (in mm) | |||||||
|
|
5FWD2 |
5FWD3 | 5FWD4 |
7FWD2 |
7FWD3 | 7FWD4 | |
| Kerzenlänge | 496 | 744 | 992 | 496 | 744 | 992 | |
| A | 375 | 620 | 870 | 375 | 620 | 870 | |
| B | 592 | 840 | 1088 | 592 | 840 | 1088 | |
| C | 700 | 945 | 1195 | 700 | 945 | 1195 | |
| Ø D | 219 | 219 | 219 | 245 | 245 | 245 | |
| E | 180 | 180 | 180 | 180 | 180 | 180 | |
| F | 235 | 235 | 235 | 235 | 235 | 235 | |
| G | 85 | 85 | 85 | 85 | 85 | 85 | |
| N1 / N2 | DN 50 oder DN 80 | DN 50 oder DN 80 | |||||
| N3 | G 1/2" | G 1/2" | |||||
| N4 | G 1" | G 1" | |||||
| N5 | G 1" | G 1" | |||||
|
|
 |
