| Bei der Fertigung von
Leiterplatten ist eine ständige Kontrolle der Verunreinigungen
durchzuführen. Platinen mit mehreren Kreisen oder Schichten erfordern
hinsichtlich Sauberkeit zusätzliche Aufmerksamkeit, um Ausschuß zu
vermeiden. Bei der "Surface mount assembly" wird die höchste
Packungsdichte und und Fertigungsgeschwindigkeit erzielt, sie stellt die

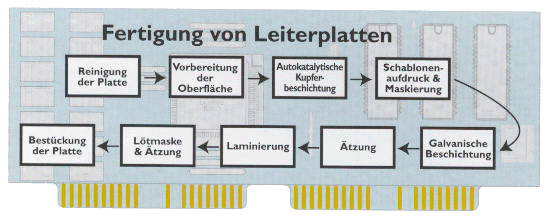

derzeit modernste Technik dar. Die für "Surface mount assembly" gefertigten, gedruckten Leiterplatten erfordern eine feinere Filterstufe für alle Prozeßflüssigkeiten. In unserer Abbildung "Fertigung von Leiterplatten" sehen Sie einen typischen Fertigungsprozeß für Leiterplatten. Die beiden wichtigsten Prozeßabschnitte, bei denen eine Filtration durchgeführt werden muß, sind die Rückführung der Beschichtungsbäder und die Reinigung der Platte. Eine Entfernung der Verunreinigungen aus den Beschichtungsbädern und dem entionisierten Wasser sind für eine effektive Produktion und einen hohen Ausstoß unabdingbar. Die üblichen Verunreinigungen in den Beschichtungsbädern sind Metalloxide, unlösliche Salze, Schwebestaub und Partikel. Typische Verunreinigungen im Verteilungssystem des entionisierten Wassers sind Harzpartikel, Metallkolloide und Bio-Film. FUHR bietet eine große Palette kostengünstiger Filtrationslösungen für die Entfernung dieser Verunreinigungen an. |
|
|
| Empfohlene Filter für die Fertigung von Leiterplatten | |||||
| Anwendung | Prozeßflüssigkeit | Empfohlener Filter | Rückhalteraten | Infos über: | |
| Reinigung der Platte | Entionisiertes Wasser Alkali-Bäder | acuraMultiflow acuraPromelt |
3 µm 10 µm |
acuraMultiflow | |
| Vorbereitung der Oberfläche | Schleif-Alkali | acuraMultiflow | 5 µm | acuraMultiflow | |
| Autokatalytische Beschichtung Schablonenaufdruck | Kupfersulfamat Kupferferchlorid Photoresistlack |
acuraProgard acuraMultiflow |
10 µm 10 - 25 µm |
acuraProgard | |
| Galvanische Beschichtung | Beschichtungslösungen | acuraProgard | 25 µm | acuraProgard | |
| Ätzung | H2O2/H2SO4 Natriumpersulfat Chromsäure |
acuraMultiflow acuraPromelt |
25 µm 5 µm 10 µm |
acuraPromelt | |
| Spülung mit entionisiertem Wasser | Entionisiertes Wasser | acuraProgard acuraFine |
1 µm 0,45 µµ |
acuraFine | |
| Fordern Sie unsere ausführlichen Informationsunterlagen an. | |||||
 |
