DELTA STRAIN |
SELBSTREINIGENDE
SPALTFILTER |
|
|

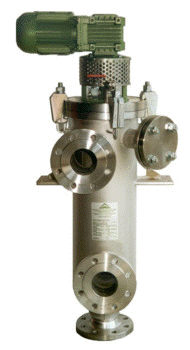

Beschreibung
|
|
Zweiteiliges, betriebsmittelfreies
Filtersystem mit nach oben abnehmbaren Deckel mit Motorstuhl und
Getriebemotor. Der Verschluß des Deckels erfolgt mittels Klammerschrauben.
Das Filtersystem 400-RS ist äußerst robust und für extreme
Betriebsbedingungen ausgelegt. Der Filtereinsatz kann komplett mit dem
Abreinigungs- und Fördermechanismus ohne Spezialwerkzeuge als eine Einheit
demontiert werden und ist leicht zu reinigen. Der Schmutz wird durch zwei
flexible Edelstahlabstreifer vom Filtereinsatz entfernt und mit dem
Fördermechanismus nach unten in den konischen Schlammsammelraum geleitet. Die
Hauptfließrichtung im Filter ist von oben nach unten, was die
Schmutzabsetzung ebenfalls unterstützt. Der im Schlammsammelraum abgesetzte
Schmutz kann über ein Absperrorgan per Hand oder automatisch in Verbindung
mit einer Zeitsteuerung ausgetragen werden. Die benötigte Spülmenge hierfür
ist sehr gering. Das Filtergehäuse wird standardmäßig mit Tragblechen
geliefert. |
|
Technische
Daten |
Abbildungen, Abmaße und Gewicht sind nur
Richtwerte. |
| Werkstoff
Gehäuse |
1.4571 |
|
Werkstoff Einsatz |
1.4435 ; 1.4571 |
| Max. zul.
Druck |
6 bar, 10 bar
oder nach Wunsch |
|
Max. zul. Temperatur |
80°C oder nach Wunsch |
| Gehäusedichtung |
O-Ring FPM |
|
Filterfeinheiten |
25 µm bis 3,0 mm |
| Gewicht (leer) |
72 kg |
|
Antrieb |
Getriebemotor |
| Motordaten |
400 V, 50 Hz,
180 W |
|
Schutzart |
IP 54 / IP 65 |
Durchflußleistung
(bezogen auf sauberes Wasser bei 50 -
100 µm) |
36 m3/h |
|
S1 Eintritt |
DN 80, PN 16, Form C |
| S2
Austritt |
DN 80, PN 16,
Form C |
|
S3 Entleerung |
DN 80, PN 16, Form C |
| S4
Be-/Entlüftung |
R 3/8'' mit
Kugelhahn und Schlauchtülle |
|
S5 Spülung |
DN 50, PN 16, Form C |
|
