In-Line Separatoren
IL-B/S
zur wirkungsvollen Trennung von Feststoffen |
|
|
|
Keine beweglichen Verschleißteile |
|
|
|
Keine Rückspülung | |
|
|
Geringer Differenzdruck | |
|
|
Keine Stillstandzeiten | |
|
|
Siebe, Konusse oder Filtermaterialien, die gereinigt oder getauscht werden müssen, werden nicht verwendet | |
|
|
Leistungsbereich von 0,7 bis 66 m³/h |
|
|
|
Filterfeinheiten ab 75 µm | |
|
|
Lieferbar in C-Stahl (Serie B) oder Edelstahl (Serie S) | |
| Beschreibung |
| Die idealen Einsatzmöglichkeiten der In-Lind Separatoren der Serie IL-B/S bestehen in der Abtrennung von Sand, Splitt und andere kleine Partikel aus Frisch- oder Kreislaufwasser. Sie erfassen mehr als 98% dieser Partikel mit einer Größe von 74 µm oder größer. Die Entfernung von schwereren Partikeln bringt sogar noch bessere Ergebnisse. |
| Funktionsweise |
|
| Die verunreinigte Flüssigkeit tritt durch die tangentiale Eintrittsöffnung in den Separator ein, wird durch die innenliegenden tangentialen Bohrungen in die Trennkammer geleitet und dabei beschleunigt. Dadurch werden alle Partikel, die schwerer als die Flüssigkeit sind, durch die Fliehkraft nach außen gedrückt. Mit Hilfe der Schwerkraft und der Strömung gleiten sie an der Wand der Trennkammer nach unten in die Schmutz-Sammelkammer. Durch die plötzliche Vergrößerung des Durchmessers dieser Sammelkammer tritt eine Beruhigung der Spiralbewegung ein, so daß es den Partikeln möglich ist, sich ruhig anzuhäufen. Die gereinigte Flüssigkeit gelangt innerhalb des Flüssigkeitswirbels (Unterdruckzone) wieder nach oben und tritt durch die obere Öffnung wieder aus. Zur Verhinderung einer Überfüllung der Schmutz-Sammelkammer müssen die In-Line Separatoren IL-B/S regelmässig abgeschlämmt werden. |
| Allgemeine technische Daten | ||||
| Modell |
Leistung ( m³/h) |
Anschluß (MNPT) |
Gewicht leer |
Gewicht mit Wasser |
| IL-0037-B/S | 0,7 - 1,5 | 3/8" | 5,4 / 5,0 | 8,6 / 8,2 |
| IL-0050-B/S | 1,0 - 2,5 | 1/2" | 5,4 / 5,0 | 9,1 / 8,6 |
| IL-0075-B/S | 2,5 - 4,5 | 3/4" | 6,8 / 6,4 | 11,3 / 10,9 |
| IL-0100-B/S | 4,5 - 7,5 | 1" | 11,3 / 10,9 | 17,2 / 16,3 |
| IL-0125-B/S | 6,5 - 11,0 | 1 1/4" | 11,3 / 10,9 | 17,2 / 16,3 |
| IL-0150-B/S | 10,0 - 16,0 | 1 1/2" | 11,3 / 10,9 | 18,1 / 16,3 |
| IL-0200-B/S |
14,5 - 24,5 |
2" | 21,8 / 20,4 | 44,4 / 42,2 |
| IL-0250-B/S | 21,5 - 35,0 | 2 1/2" | 24,9 / 23,6 | 49,4 / 46,3 |
| IL-0300-B/S | 33,5 - 66,0 | 3" | 49,0 / 47,6 | 83,5 / 82,1 |

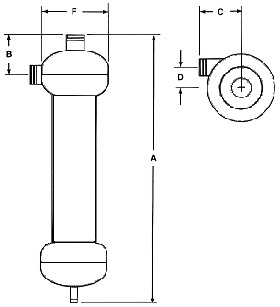

| Abmessungen (mm) |
|
|||||
|
Modell |
A |
B | C | D | F | |
| IL-0037-B/S | 419 | 76 | 86 | 41 | 102 | |
| IL-0050-B/S | 508 | 102 | 102 | 57 | 152 | |
| IL-0075-B/S | 508 | 102 | 102 | 54 | 152 | |
| IL-0100-B/S | 762 | 111 | 102 | 51 | 152 | |
| IL-0125-B/S | 762 | 111 | 102 | 48 | 152 | |
| IL-0150-B/S | 762 | 111 | 102 | 44 | 152 | |
| IL-0200-B/S | 854 | 127 | 140 | 67 | 219 | |
| IL-0250-B/S | 940 | 140 | 159 | 67 | 219 | |
| IL-0300-B/S |
1067 |
178 | 209 | 83 | 273 | |
 |
|
 |
