| Industrie Separatoren
JPL
zur hochwirkungsvollen Trennung von Feststoffen |
|
|
|
|
|
Keine beweglichen Verschleißteile |
|
|
Keine Siebgewebe, Kerzen - kein Reinigen oder Austauschen von Filterelementen | |
|
|
Keine Rückspülung | |
|
|
Keine Filterreinigung oder Wartung | |
|
|
Keine Stillstandzeiten | |
|
|
Gleichbleibender und geringer Druckverlust | |
|
|
Geringer Aufwand für Vollautomat | |
|
|
Geringer Platzbedarf | |
|
|
Minimaler Flüssigkeitsverlust | |
|
|
Wirkungsvolle Feststoffkonzentration für leichte Entsorgung oder Wiederverwendung der Feststoffe | |
|
|
Filterfeinheiten ab 40 µm | |
|
|
Leistungsbereich von 4 bis 2895 m³/h |
| Beschreibung |
| Mit den LAKOS JPL Separatoren können Sie Feststoffe aus Flüssigkeiten durch erzeugte Zentrifugalkräfte abscheiden. Sie erhöhen dadurch die Qualität von Prozessflüssigkeiten und schützen wertvolle Anlagenkomponenten vor Verschleiß und Verschmutzung. Die Feststoffe werden abgetrennt und können konzentriert weiterbehandelt werden. Es reduzieren sich somit die Ausfallzeiten und Instandhaltung. Folglich können Sie Anlagen mit einem Flüssigkeitskreislauf wirtschaftlicher betreiben. |
| Spezifikationen | ||
| Modellendbezeichnung "L" | : | Low Profile (niedrige Einbauhöhe) |
| Modellendbezeichnung "V" | : | Vertical Profile (Vertikaler Einbau) |
| Gehäusewerkstoff | : | C-Stahl mit einem Acryl-Urethan-Anstrich * |
| Maximaler Betriebsdruck | : | 10,3 bar (höhere Drücke auf Anfrage) |
| Druckverlust | : | 0,2 - 0,8 bar |
| * andere Werkstoffe auf Anfrage | ||
| Funktionsweise |
|
|

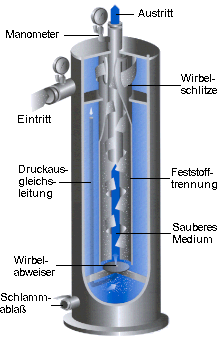

Die verunreinigte
Flüssigkeit tritt durch die tangentiale Eintrittsöffnung in den Separator
ein, wird durch die innenliegenden tangentialen Schlitze in die Trennkammer
geleitet und dabei beschleunigt. Dadurch werden alle Partikel, die schwerer als die Flüssigkeit sind, durch die Fliehkraft nach außen gedrückt. Mit Hilfe der Schwerkraft und der Strömung gleiten sie an der Wand der Trennkammer nach unten in die Schmutz-Sammelkammer. Die patentierte Druckausgleichsleitung gewährleistet hierbei eine optimale Sedimentation der abgeschiedenen Partikel in der Schmutz-Sammelkammer. Die gereinigte Flüssigkeit gelangt innerhalb des Flüssigkeitswirbels (Unterdruckzone) wieder nach oben und tritt durch die obere Öffnung wieder aus. Zur Verhinderung einer Überfüllung der Schmutz-Sammelkammer müssen die JPL Separatoren regelmäßig abgeschlämmt werden. |
| Allgemeine technische Daten | |||||
| Modell |
Leistung ( m³/h) |
Anschluß | Schmutzkammer Kapazität (l) |
Gewicht leer |
Gewicht mit Wasser |
| JPL-0016 | 4 - 7 | 1" | 0,6 | 16 | 21 |
| JPL-0028 | 7 - 10 | 1 1/4" | 1,0 | 24 | 32 |
| JPL-0038 | 9 - 15 | 1 1/2" | 1,5 | 35 | 49 |
| JPL-0060 | 14 - 23 | 2" | 3,0 | 63 | 95 |
| JPL-0085 | 19 - 33 | 2 1/2" | 3,0 | 83 | 121 |
| JPL-0130 | 30 - 51 | 3" | 3,0 | 86 | 126 |
| JPL-0200 | 45 - 74 | 4" | 6,1 | 137 | 219 |
| JPL-0285-L JPL-0285-V |
65 - 120 | 4" |
7,9 20,5 |
219 203 |
360 332 |
| JPL-0450-L JPL-0450-V |
102 - 187 | 6" |
10,6 25,4 |
321 302 |
531 500 |
| JPL-0650-L JPL-0650-V |
150 - 275 | 6" |
16,3 39,4 |
404 390 |
721 688 |
| JPL-1160-L JPL-1160-V |
265 - 490 | 8" |
32,6 77,6 |
602 611 |
1204 1181 |
| JPL-1850-L JPL-1850-V |
420 - 775 | 10" |
56,8 119,2 |
808 846 |
1780 1761 |
| JPL-2650-L JPL-2650-V |
600 - 1115 | 12" |
89,0 193,4 |
1319 1340 |
2770 2778 |
| JPL-4200-L JPL-4200-V |
950 - 1775 | 16" |
197,6 375,9 |
2193 2420 |
5246 5316 |
| JPL-6700-L JPL-6700-V |
1520 - 2895 |
20" |
306,6 614,4 |
3367 3694 |
8300 8389 |
|

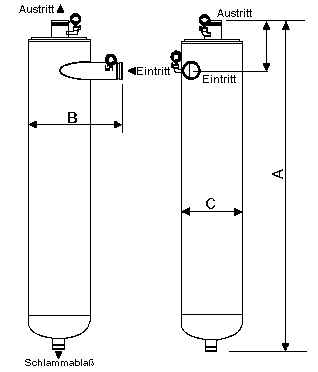

Separatoren für "Low Flow Rates" |
|||||
| Abmessungen (mm) |
|
||||
|
Modell |
A |
B | C | D | |
| JPL-0016 | 860 | 222 | 114 | 178 | |
| JPL-0028 | 851 | 276 | 141 | 178 | |
| JPL-0038 | 949 | 314 | 168 | 178 | |
| JPL-0060 | 1181 | 400 | 219 | 184 | |
| JPL-0085 | 1368 | 400 | 219 | 203 | |
| JPL-0130 | 1419 | 400 | 219 | 200 | |
| JPL-0200 |
1755 |
492 | 273 | 222 | |
|

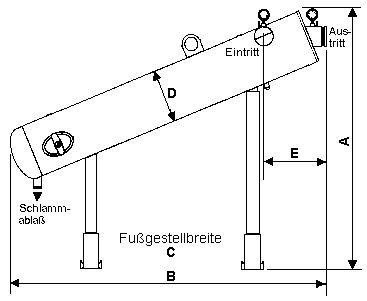

Separatoren für "High Flow Rates" Typ "L" |
||||||
| Abmessungen (mm) |
|
|||||
| Modell | A | B | C | D | E | |
| JPL-0285-L | 1934 | 1981 | 1016 | 324 | 381 | |
| JPL-0450-L | 2115 | 2400 | 1016 | 356 | 406 | |
| JPL-0650-L | 2280 | 2686 | 1016 | 406 | 457 | |
| JPL-1160-L | 2572 | 3219 | 1016 | 508 | 559 | |
| JPL-1850-L | 2794 | 3597 | 1016 | 610 | 660 | |
| JPL-2650-L | 3038 | 4013 | 1524 | 711 | 762 | |
| JPL-4200-L | 3629 | 5029 | 1524 | 914 | 978 | |
| JPL-6700-L | 4112 | 5944 | 1524 | 1067 | 1118 | |
|

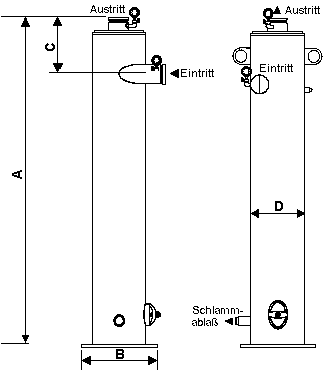

Separatoren für "High Flow Rates" Typ "V" |
|||||
| Abmessungen (mm) |
|
||||
|
Modell |
A |
B | C | D | |
| JPL-0285-V | 1930 | 457 | 330 | 324 | |
| JPL-0450-V | 2375 | 508 | 318 | 356 | |
| JPL-0650-V | 2686 | 559 | 378 | 406 | |
| JPL-1160-V | 3210 | 660 | 451 | 508 | |
| JPL-1850-V | 3543 | 813 | 508 | 610 | |
| JPL-2650-V | 3950 | 914 | 584 | 711 | |
| JPL-4200-V | 4940 | 1118 | 734 | 914 | |
| JPL-6700-V |
5817 |
1219 | 832 | 1067 | |
 |
|
 |
