Filtergehäuse "1FUC" |
|
Filtergehäuse
|
|
 |
Filtergehäuse |
1FUC-Serie
Filterkerzen-Gehäuse |
|
Eigenschaften |
|
Dreiteilige
EDELSTAHL AUSFÜHRUNG |
|
|
FÜR BEIDSEITIG OFFENE
ODER EINSEITIG OFFENE 222 O-RING ADAPTERKERZEN BIS 30" LÄNGE |
|
|
HOHE
DRUCKBELASTUNG |
|
|
IN
VERSCHIEDENEN MATERIALIEN ERHÄLTLICH |
|

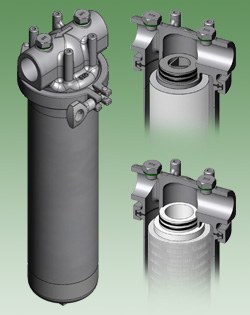

Dreiteiliges
Filtergehäuse mit Schnellklammer-Verschluß. Lieferbar in vier
Ausführungen mit halber, einfacher, zweifacher und dreifacher
Filterkerzenlänge. Montagewinkel, Öffnungsschlüssel sowie
Differenzdruckanzeige optional. |
|
1FUC-Filtergehäuse
Spezifikationen |
| Ein- und Auslaßanschluß |
: |
Rp
1'' und Rp 3/4''* |
|
Maximaler
Betriebsdruck |
: |
25 bar bei
80°C |
| Material
Gehäusekopf |
: |
Edelstahl (304
oder 316) |
|
Material
Gehäusesumpf |
: |
Edelstahl (304
oder 316) |
|
Material
Abdichtmutter und Steck-Führungsstange |
: |
Edelstahl
(304 oder 316) |
|
Material
Schnellklammer |
|
Edelstahl (304) |
|
Material
Gehäusedichtung |
: |
Standard FPM (Andere Materialien optional) |
|
Entlüftungsventil |
: |
Rp
1/4'' mit Klingersil C-4400 Dichtungen und Stopfen |
|
Ablaß |
: |
Rp 3/8'' mit Stopfen |
|
Montagewinkel (optional) |
: |
Edelstahl
(304) mit Schrauben und U-Scheiben |
|
Lieferbare
Gehäusesumpflängen |
: |
5", 10",
20" und 30" |
|
: |
*
1" Version mit 2 VA-Reduzierstücke |
|
Die
folgenden beidseitig offenen Filterkerzen können in die 1FU-Filtergehäuse eingesetzt werden: |
|
1FUC0 Filterkerzenlänge
124 bis 128 mm ( 4 7/8" bis 5")
1FUC1
Filterkerzenlänge 248 bis 254 mm ( 9 3/4" bis 10")
1FUC2 Filterkerzenlänge 496 bis 508 mm (19 1/2" bis 20")
1FUC3 Filterkerzenlänge 744 bis 762 mm (29 1/4" bis 30") |
|
Die folgenden einseitig offenen Filterkerzen mit Code 3 Adapter (222
ohne Fin + Distanzadapter) oder Code 8 Adapter (222 mit Fin) können zusätzlich in die 1FUC-Filtergehäuse eingesetzt werden: |
|
1FUC1 Filterkerzenlänge 10"
1FUC2 Filterkerzenlänge 20"
1FUC3 Filterkerzenlänge 30"
Zum Einsatz dieser Filterkerzen wird lediglich die DOE-Kerzen-Führungsstange herausgenommen. |
|
Maximale Durchflußrate |
|
Die maximal mögliche Durchflußrate
ist von der
eingesetzten Filterkerze, Filterfeinheit sowie Filterkerzenlänge abhängig. Angaben zu den Druchflußraten der
jeweiligen Filterkerzen sind den entsprechenden technischen
Datenblättern zu entnehmen. |
|

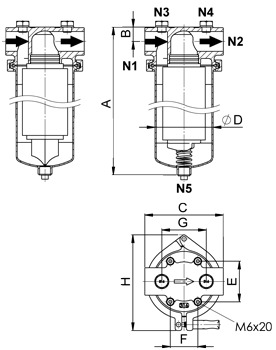

Abmessungen Serie 1FUC |
|
 |
Abmessungen (mm) |
|
Gehäusetyp |
A |
B |
C |
D |
E |
F |
G |
H |
| 1FUC0 - Komplett
Edelstahl |
230 |
22 |
120 |
Ø 88,9 |
62 |
42 |
68 |
146 |
|
1FUC1 - Komplett
Edelstahl |
367 |
22 |
120 |
Ø 88,9 |
62 |
42 |
68 |
146 |
| 1FUC2 - Komplett
Edelstahl |
615 |
22 |
120 |
Ø 88,9 |
62 |
42 |
68 |
146 |
|
1FUC3 - Komplett
Edelstahl |
863 |
22 |
120 |
Ø 88,9 |
62 |
42 |
68 |
146 |
|
|
|
|
BESTELLHINWEISE |
|
Typ |
Bauhöhe |
Druckstufe |
Anschluss Ein / Aus |
Gehäuse Werkstoff |
Dichtung |
|
1FUC |
0
= 4 7/8" bis 5"
1 = 9 3/4" bis 10"
2 = 19 1/2" bis 20"
3 = 29 1/4" bis 30"
|
25
= 25 bar |
20
= 3/4" Innengewinde*
25
= 1" Innengewinde
* 1" Version mit 2
VA-Reduzierstücke |
A2
: Edelstahl 304 (1.4301)
A4 : Edelstahl 316 (1.4401) |
N : NBR
E : EPDM
F : FPM
(Standard)
Q : MVQ
P : PTFE |
|
Bestellbeispiel
: 1FUC2-25/25-A2F |
|
