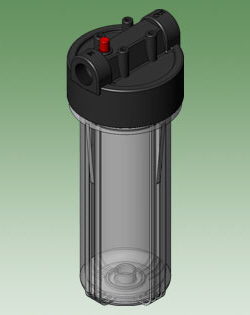

Filtergehäuse AC-PC |
|
Filtergehäuse
AC-PP |
|

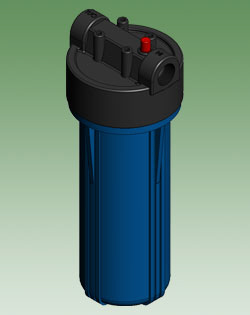

Die Filtergehäuse
vom Typ AC-PP bestehen komplett aus Polypropylen und nehmen eine einzelne Filterkerze mit einer Länge von
251 mm oder 508 mm auf. Beim Typ AC-PC besteht der Gehäusekopf aus
Polypropylen und der Sumpf aus transparentem Styrol-Acarylnitril (SAN). Der Werkstoff ist äußerst beständig
gegenüber oxidationsfreien Säuren wie Salz- und Schwefelsäure bis zu
70% Konzentration, Salzlösungen, flüssigen Kohlenwasserstoffen,
Alkoholen und konzentrierten Laugen. |
|
AC-P
Filtergehäuse
Spezifikationen |
| Ein- und Auslaßanschluß |
: |
Rp 3/4* |
|
Maximaler
Betriebsdruck |
: |
5,8 bar bei
38°C |
|
Material Gehäusekopf |
: |
Polypropylen |
|
Material
Gehäusesumpf (AC-PP) |
: |
Polypropylen |
| Material
Gehäusesumpf (AC-PC) |
: |
Styrol-Acrylnitril (SAN) transparent |
|
Material
Gehäusekopfdichtung |
: |
Standard NBR Doppel
O-Ring (Andere Materialien optional) |
|
Entlüftungsventil |
: |
Kunststoff
mit VA-Schraube (optional) |
|
Montagewinkel |
: |
Stahl
verzinkt (optional) |
| Lieferbare
Gehäusesumpflängen |
: |
9 7/8"
und
20", (251 und 508 mm) |
|
Maximale Durchflußrate |
|
Die maximal mögliche Durchflußrate
ist von der
eingesetzten Filterkerze, Filterfeinheit sowie Filterkerzenlänge abhängig. Angaben zu den Druchflußraten der
jeweiligen Filterkerzen sind den entsprechenden technischen
Datenblättern zu entnehmen. |
|
Abmessungen
(in mm) |
|
AC-P-1 |
AC-P-2 |
|
 |
N1/N2 |
Rp 3/4* |
Rp 3/4* |
|
A |
- |
585 |
|
B |
305 |
- |
|
C |
115 |
115 |
|
D |
Ø 116 |
Ø 116 |
|
E |
20 |
20 |
|
F |
24 |
24 |
|
G |
40 |
40 |
|
H |
32 |
32 |
| |
 |
|
BESTELLHINWEISE |
|
Typ |
Werkstoff Filtersumpf |
Entlüftung |
Bauhöhe |
Druckstufe |
Anschluß Ein/Aus |
Dichtung |
|
AC |
PP
: Polypropylen
PC : SAN |
E
= mit Entlüftung |
1 = 9 7/8"
2 = 20" |
6
= 5,8 bar |
G20
: Rp 3/4" |
N : NBR
E : EPDM
F : FPM |
|
Bestellbeispiel
:
AC-PPE2-6/G20-N |
|
