acuraSpace
Hochleistungs-Filterelemente vereinen die Vorzüge herkömmlicher Filterbeutel und
Filterkerzen in einem Filterelement. Durch den radialen Faltenaufbau wird
gegenüber Filterbeuteln eine wesentlich größere Filterfläche (4,4 m² gegenüber
0,5 m²) erreicht. Standzeit und Schmutzaufnahmekapazität erhöhen sich dadurch um
ein Vielfaches. Analog zum Filterbeutel findet die Filtration von Innen nach
Außen statt. Alle Schmutzpartikel werden im Inneren des Filterelementes
zurückgehalten und kommen selbst beim Filterwechsel nicht mit dem Reinraum in
Berührung.
acuraSpace
Hochleistungs-Filterelemente können in jedes handelsübliche Beutelfiltergehäuse
der Größe 2 mit einem entsprechenden acuraSpace Adapter eingesetzt
werden.
|
Gehäuse-Umrüstung von
Beutel auf acuraSpace |
 |
 |
 |
 |
|
Stützkorb entfernen |
acuraSpace
Adapter einsetzen |
acuraSpace
Element einsetzen |
Fertig ! |
|
Die
Vorteile der acuraSpace |
 |
BY-PASS-Frei
- Die O-Ring-Abdichtung in unserem acuraSpace
Adapter garantiert eine By-Passfreie Filtration |
|
|
SAUBERES FILTERSYSTEM
- Alle Schmutzpartikel werden im Inneren des Filterelementes
zurückgehalten und gelangen auch beim Filterwechsel nicht in den
Reinraum. |
|
|
GROSSE
FILTERFLÄCHE
- Der plissierte Aufbau ermöglicht die enorm große Filterfläche
von 4,4 m² |
|
|
HOHE DURCHFLUSSRATEN -
Kontrollierte Porenstruktur mit unüblich niedrigem Druckverlust und
hoher Durchflußrate. |
|
|
LANGE FILTERSTANDZEITEN -
Die radiale Faltung und der niedrige Druckverlust verbunden mit
einer hohen Schmutzaufnahmekapazität sichern das Filtrationsergebnis und verringern die
Betriebskosten durch lange Standzeiten. |
|
|
BREITE CHEMISCHE
KOMPATIBILITÄT - 100% Polypropylen zur
Filtration der unterschiedlichsten Flüssigkeiten. |
|
|
BREITES
SPEKTRUM VON FILTERFEINHEITEN -
Filterfeinheiten von 2 µm bis 70 µm garantieren eine optimale Lösung für
viele Filtrationsanwendungen. |
|

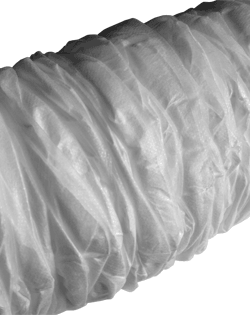

acuraSpace
Filterbauweise |
|
 |
acuraSpace
Hochleistungs-Filterelemente werden von Innen nach Außen durchströmt.
Die radiale Faltung gewährleistet eine optimale Fluidverteilung
und hohe Schmutzaufnahmekapazität.
Die radiale Filterlage wird durch ein spezielles Gitternetz
stabilisiert und durch einen Käfig gestützt. |
|
acuraSpace
Einsatzbereiche |
|
|
Lacke
und Beschichtungen |
|
|
Organische Lösungsmittel |
|
|
Pharmazeutische Vorprodukte |
|
|
Tinten und Farben |
|
|
Trinkwasser |
|
|
Petrochemikalien |
|
|
Kosmetika und Nahrungsmittel |
|
|
Kohlenwasserstoffe |
|
|
Prozeßwasser
- Kesselspeisewasser |
|
|
Magnetbandsuspensionen |
|
|
Reinigungsbäder |
|
|
Getränkefiltration |
|
acuraSpace
Spezifikationen |
| Materialien |
: |
Polypropylen |
|
Struktur |
: |
radiale Falten Matrix |
| O-Ring-Materialien
bei Adapterkerzen |
: |
EPDM |
|
Maximale Betriebstemperatur |
: |
80°C |
| Maximaler Differenzdruck |
: |
2,5 bar
bei
20°C - empfohlener
Austausch Differenzdruck 1,8 bar |
|
Außendurchmesser |
: |
152 mm |
|
Filterfläche |
: |
4,4 m² |
|
Nominelle Abscheideraten |
: |
2, 5, 10, 20,
40, 70 µm |
|
Lieferbare Elementlänge |
: |
20",
passend für Beutelfiltergehäuse der Gr. 2 |
|
Fordern
Sie unsere ausführlichen Informationsunterlagen an. |
|
|
|
|

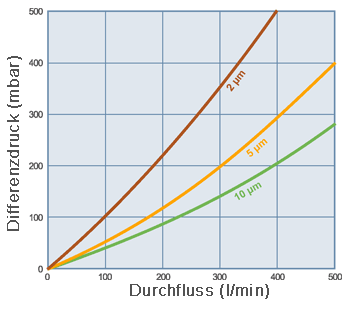

Durchflußraten |
|
Die
Durchflussmenge versus Differenzdruck im reinen Wasser für alle acuraSpace
Filterfeinheiten. |
|
Durchflußraten
 |

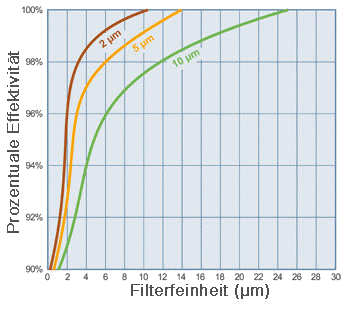

Effizienz
 |
|
acuraSpace
Bestellhinweise |
|
Typ |
Bauhöhe
(nominal) |
Material |
Material
(O-Ringe) |
Nominelle
(80%)
Rückhalterate
(Mikrometer) |
|
ASP
=
acuraSpace |
20
= 20" |
PP
=
Polypropylen |
E
= EPDM |
002
= 2 µm
005 = 5 µm
010 = 10 µm
020 = 20 µm
040 = 40 µm
070 = 70 µm |
| |
* Nur lieferbar für
Beutelfiltergehäuse Gr. 2 |
|
|
Bestellbeispiel :
ASP-20PP-002 |
|
