Beutelfiltergehäuse "ALBF" |
|
Beutelfiltergehäuse |
|
|
 |
Die Filtergehäuse vom Typ
ALBF sind einfach und sicher zu handhabende Schweißkonstruktionen aus
Edelstahl zur Aufnahme von einem Filterbeutel der Größe 1 oder 2. Sie
bestehen aus einem zylindrischen Behältermantel mit Formgussdeckel und -aufnahme.
Der obere Gussdeckel ist klappbar und dichtet über einen O-Ring ab. Die
Beutelabdichtung erfolgt über einen Niederhalter, der sowohl Beutel mit
Stahlring als auch Beutel mit Kunststoffdichtlippe zuverlässig und
bypassfrei fixiert. Der Stützkorb aus Edelstahl sorgt für drucksichere
Unterstützung des eingesetzten Filterbeutels. Der Produkteintritt
erfolgt seitlich im Behältermantel, der Austritt mittig im unteren
Klöpperboden. Die Filtergehäuse sind innen und außen
glasperlengestrahlt.
(Optional mit Fußgestell lieferbar.) |
|
Filtergehäuse
Spezifikationen |
|
ALBF-1 |
ALBF-2 |
|
Ein- und
Auslaßanschluß
(N1/N2) |
Flansch
DN 50 / Rp 2'' |
| Entlüftung (N3) |
Rp
1/4" |
|
Gehäusematerial |
Edelstahl
AISI 304 / AISI 316*
(* auf Anfrage erhältlich) |
| Stützkorb |
Edelstahl
AISI 304 / AISI 316*
(* auf Anfrage erhältlich) |
|
Dichtungen O-Ring /
Profildichtung |
NBR
(andere Materialien optional)
|
| Maximaler
Betriebsdruck |
10 bar |
|
Betriebstemperatur |
-10/+80°C |
| Filterbeutelgröße |
1 |
2 |
|
Filterbeutelfläche
(m2) |
0,25 |
0,5 |
|
 |
|

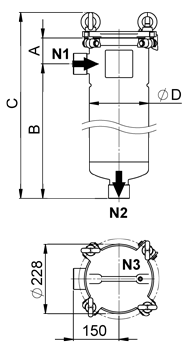

Abmessungen
(in mm) |
ALBF-1-G50 |
ALBF1-F50 |
ALBF2-G50 |
ALBF2-F50 |
|
 |
A |
85 |
85 |
85 |
85 |
|
B |
534 |
534 |
884 |
884 |
|
C |
703 |
703 |
1053 |
1053 |
|
Ø
D |
195 |
195 |
195 |
195 |
|
Beutelgröße |
1 |
1 |
2 |
2 |
|
Filterfläche
(m2) |
0,25 |
0,25 |
0,5 |
0,5 |
|
