Filtermodule "ACN-ST" |
|
Filtermodule |
|
|
acuraCell
ACN-ST |
|
Zellulose Filtermodule mit
Polyamidverpressung |
|
Eigenschaften |
 |
|
ZELLULOSE
TIEFENFILTERMATERIAL
verpresst mit Polyamid für hohe Temperaturen |
|
|
|
HERVORRAGENDE CHEMISCHE BESTÄNDIGKEIT
Auch für äußerst kritische Applikationen |
|
|
|
EINSETZBAR IN ALLEN
GÄNGIGEN STANDARDGEHÄUSEN
Lieferbar als 12" und 16" Module
- beidseitig offen und mit O-Ring Adapter |
|
Die
Vorteile der acuraCell
ACN-ST |
|
|
ZELLULOSE
TIEFENFILTERMATERIAL
- Filtermaterial vollständig frei von Asbest und Glasfasern mit
hoher Schmutzaufnahmekapazität |
|
|
MEHRFACH
DAMPFSTERILISIERBAR -
Zur mehrmaligen Benutzung geeignet. |
|
|
HOHE NASSFESTIGKEIT -
Daher auch große Differenzdruckbeständigkeit. |
|
|
BREITE CHEMISCHE
KOMPATIBILITÄT - Zur
Filtration der unterschiedlichsten Flüssigkeiten. |
|
|
FDA KOMPATIBILITÄT - Alle Materialien FDA CFR 21
gelistet. |
|
|
UMFANGREICHES PROGRAMM -
13 Abscheidegrade von 0,1 bis 4 µm, sowie Elementdurchmesser von 12"
und 16" garantieren eine optimale Lösung für viele Filtrationsanwendungen. |
|
acuraCell
ACN-ST
Filterbauweise |

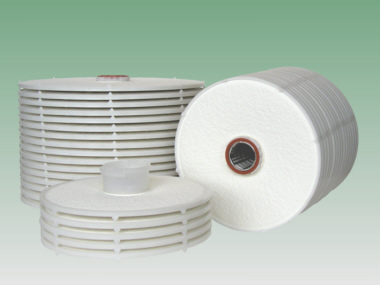

acuraCell ACN-ST sind hochwertige Tiefenfiltermodule , die
sowohl in der Flüssigkeits- als auch in der Gasfiltration eingesetzt
werden können. Sie werden aus Zellulosefasern, kationischen Bindeharzen
und besonders reinen Filterhilfsmitteln (Kieselgur) hergestellt. Die
große Bandbreite der verfügbaren Abscheideraten von 0,1 - 4,0 µm
erlauben den Einsatz für die verschiedensten Anforderungen.
acuraCell ACN-ST Filtermodule sind mehrfach
dampfsterilisierbar bis max. 134°C (Sattdampf). Sie werden mit 12" (295
mm) oder 16" (405 mm) Durchmesser geliefert und können je nach
Anwendungsfall mit unterschiedlicher Zellenzahl konfektioniert werden.
Sowohl beidseitig offene, als auch Filtermodule mit doppel O-Ring
Adapter sind lieferbar. Der Stützkörper, die Drainageplatten und die
Randverpressung sind bei der Serie ACN aus Polyamid gefertigt. |
|
acuraCell
ACN-ST
Einsatzbereiche |
|
|
Wasseraufbereitung |
|
|
Feinchemikalien |
|
|
Kosmetika |
|
|
Reinigungsflüssigkeiten |
|
|
Wein, Bier |
|
|
Klarlacke, Öle |
|
|
Pharmazeutische Produkte |
|
|
Lösemittel |
|
acuraCell
ACN-ST
Spezifikationen |
|
Werkstoff Filtermedium |
: |
Zellulose |
|
Werkstoff Stützmaterial und Randverpressung |
: |
Polyamid (Nylon) |
|
Dichtungsmaterialien |
: |
Silikon, Fluorcarbon, EPR,
Nitril, PTFE und FEP |
|
Maximale Betriebstemperatur |
: |
110°C |
|
Maximaler Differenzdruck |
: |
3
bar |
|
Anzahl Zellen |
: |
9
- 14 - 16* -17 (* Standard) |
|
Filterfläche bei Anzahl der Zellen (12" - Module) |
: |
| 9 Zellen |
14 Zellen |
16 Zellen |
17 Zellen |
| 1,10 m² |
1,65 m² |
1,90 m² |
2,00 m² |
|
|
Filterfläche bei Anzahl der Zellen (16" - Module) |
: |
|
9 Zellen |
14 Zellen |
16 Zellen |
17 Zellen |
|
1,10 m² |
1,10 m² |
1,10 m² |
1,10 m² |
|
|
Empfohlenes Spülvolumen |
: |
50 l/m² |
|
Verfügbare Filterfeinheiten |
: |
0,1
- 0,2 - 0,3 - 0,4 - 0,5 - 0,6 - 0,8 - 1,0 - 1,5 - 2,0 - 2,5 - 3,0 und
4,0 µm |
|
Alle Materialien zertifiziert nach NSF 42 und FDA CFR Titel 21 |
|
:Fordern
Sie unsere ausführlichen Informationsunterlagen an. |
|
|
Empfohlene
Durchflussmengen (Wasser, 20°C) |
|
Größe |
Serie ACN-ST |
(l/h / Modul) |
|
12"
(16 Zellen) |
Feinheit 001 - 005 ( 0,1 - 0,5 µm ) |
2000 |
|
Feinheit 006 - 010 ( 0,6 -
1,0 µm) |
2500 |
|
Feinheit 015 - 040 (1,5 - 4,0 µm) |
3000 |
16"
(16 Zellen) |
Feinheit 001 - 005 ( 0,1 - 0,5 µm ) |
4000 |
|
Feinheit 006 - 010 ( 0,6 -
1,0 µm) |
5000 |
|
Feinheit 015 - 040 (1,5 - 4,0 µm) |
6000 |
|
|
acuraCell
ACN-ST
Bestellhinweise |
|
Typ |
Durchmesser |
Typenreihe |
Zellenzahl |
Anschlußart |
Material
Dichtungen |
Rückhalterate
(Mikrometer) |
|
ACN
=
acuraCell ACN |
12
= 12" (295 mm)
16 = 16" (405 mm) |
ST
=
Zellulose |
1
= 17 Zellen
2
= 16 Zellen
3
= 14 Zellen
4
= 10 Zellen
5
= 9 Zellen
6
= 5 Zellen |
D
= DOE, beidseitig offen
A
= O-Ring - Adapter |
A = ohne
N
= NBR
E = EPDM
F = FPM
P = PTFE
S = FEP/FPM
Q = MVQ |
001
= 0,1 µm
:
005
= 0,5 µm
:
010
= 1,0 µm
:
040 = 4,0 µm |
|
Bestellbeispiel
: ACN-16ST2-DN-040 |
|
