SIEBKORBFILTER
"SF-IL" |
Die Siebkorbfilter der
Serie SF-IL bieten eine kosteneffektive Methode für den Schutz von
Rohrleitungen, die Reinigung von Flüssigkeiten oder die Rückgewinnung von
wertvollen Festkörpern. Die Siebkorbfilter sind eine Schweißkonstruktion
nach AD-Regelwerk aus Edelstahl und werden mit hochwertigen
Siebkorbeinsätzen aus Edelstahl mit Filterfeinheiten ab 10 µm geliefert.

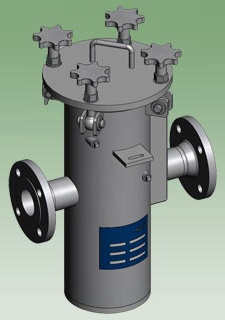

Die Gehäuse bestehen aus einem zylindrischen Behälter in geschweißter
Ausführung mit flachem Boden und flachem Klappdeckel. Die Befestigung des
Deckels erfolgt standardmäßig durch Augenklappschrauben mit
Sterngriffmuttern. Der Ein- und Austritt befinden sich auf einer Höhe
gegenüberliegend. Die Entleerung ist unten seitlich am Gehäuse platziert. Am
Filterdeckel befindet sich die Entlüftung. Weiterhin sind am Gehäusemantel
ein Halteblech und zwei Muffen, die zur Differenzdruckmessung genutzt werden
können, angebracht. Das Filtersystem SF-IL ist äußerst robust und für
extreme Betriebsbedingungen ausgelegt. Der massive Siebkorb, in dem sich der
Schmutz sammelt, kann ohne Spezialwerkzeuge komplett demontiert werden und
ist leicht zu reinigen. Viele Extras ermöglichen eine kundenindividuelle
Anpassung des Filters. |
 |
|
SF-IL
Filtergehäuse Spezifikationen |
|
Gehäusewerkstoff |
Edelstahl 1.4301 (AISI 304) |
|
Siebkorbwerkstoff |
Edelstahl
V4A |
| Auslegeüberdruck |
10 bar |
|
Auslegetemperatur |
80°C |
| Gehäusedichtung |
FPM O-Ring oder
nach Wunsch |
|
Siebkorbdichtung |
FPM
O-Ring oder nach Wunsch |
|
Deckelverschluß |
Augenklappschrauben mit
Sterngriffmuttern aus Edelstahl |
|
Standard-Filterfeinheiten |
50,
100, 300, 500, 1000 µm oder nach Wunsch |
|
 |
|
Abmessungen
(in mm) |
SF-IL-16-10/F50-A2 |
SF-IL-16-10/F65-A2 |
SF-IL-22-10/F80-A2 |
SF-IL-22-10/F100-A2 |
SF-IL-27-10/F125-A2 |
SF-IL-27-10/F150-A2 |
|
 |
A |
480 |
480 |
615 |
615 |
800 |
800 |
|
B |
250 |
250 |
300 |
300 |
450 |
450 |
|
C |
560 |
560 |
690 |
690 |
880 |
880 |
|
Ø
D |
168 |
168 |
219 |
219 |
273 |
273 |
|
E |
198 |
198 |
225 |
225 |
295 |
295 |
|
F |
175 |
175 |
225 |
225 |
275 |
275 |
|
N1
/ N2 |
DN50 PN16 |
DN65 PN16 |
DN80 PN16 |
DN100 PN16 |
DN125 PN16 |
DN150 PN16 |
|
N3 |
Rp 3/8 |
Rp 3/8 |
Rp 3/8 |
Rp 3/8 |
Rp 3/8 |
Rp 3/8 |
|
N4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
|
N5
/ N6 |
Rp 1/4 |
Rp 1/4 |
Rp 1/4 |
Rp 1/4 |
Rp 1/4 |
Rp 1/4 |
|
Maximale Leistung (m³/h) |
20 |
33 |
45 |
70 |
125 |
170 |
|
Filterfläche
(m2) |
0,11 |
0,11 |
0,22 |
0,22 |
0,31 |
0,31 |
|
Als Zubehör für die SF-IL Siebkorbfilter liefern wir
auch Differenzdruckanzeiger
(auf Wunsch mit elektrischem Kontakt). |
|
