Beutelfiltergehäuse "ALSK" |
|
Beutelfiltergehäuse |
|
|
 |

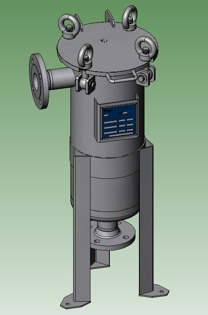

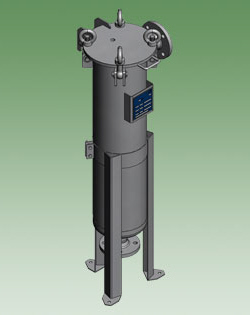

Die Beutelfiltergehäuse
vom Typ ALSK sind eine geschweißte Edelstahlkonstruktion zur Aufnahme
von 1 Stück Filterbeutel der Größe 1 bzw. Größe 2. Sie bestehen aus einem vertikalen,
zylindrischen Behälter mit angeschweißtem Klöpperboden und
Flachdeckel. Der Deckel ist klappbar und dichtet über einen O-Ring ab.
Der Gehäuseverschluß erfolgt mittels Augenklappschrauben. Der Filterbeutel wird im
Gehäuse durch einen Niederhalter mit Federbügel in seiner Lage
zuverlässig fixiert und abgedichtet. Der Stützkorb aus Edelstahl sorgt
für eine drucksichere Unterstützung des eingesetzten Filterbeutels.
Der Filtereingang ist seitlich im Behältermantel, der Filterausgang
mittig im unteren Klöpperboden. Die Filtergehäuse nehmen sowohl Filterbeutel mit oberen Stahlring als
auch Kunststoffkragen auf. Die Gehäuse können mit oder ohne
verstellbarem Fußgestell geliefert werden. |
|
Filtergehäuse
Spezifikationen |
|
ALSK-1 |
ALSK-2 |
|
Ein- und
Auslaßanschluß
(N1/N2) |
Flansch
DN 50 / DN 80 PN 16 (andere Anschlüsse
optional) |
| Entlüftung (N3) |
G
1/2" |
|
Gehäusematerial |
Edelstahl
1.4571 |
| Stützkorb |
Edelstahl
1.4401/ 1.4571 |
|
Gehäusedichtung |
FPM
(andere Materialien optional)
|
| Maximaler
Betriebsdruck |
6
oder
10 bar |
|
Betriebstemperatur |
90°C |
| Filterbeutelgröße |
1 |
2 |
|
Filterbeutelfläche
(m2) |
0,25 |
0,5 |
|
 |
|
Abmessungen
(in mm) |
ALSK-1/50 |
ALSK-1/80 |
ALSK-2/50 |
ALSK-2/80 |
 |
A |
725 |
765 |
1075 |
1125 |
|
B |
485 |
525 |
835 |
885 |
|
C |
70 |
95 |
70 |
95 |
|
Ø
D |
219 |
219 |
219 |
219 |
|
E |
150 |
150 |
150 |
150 |
|
F |
220 |
220 |
220 |
220 |
|
G |
500 |
500 |
700 |
700 |
|
Beutelgröße |
1 |
1 |
2 |
2 |
|
Filterfläche
(m2) |
0,25 |
0,25 |
0,5 |
0,5 |
|
