TURBINEN-ÖLNEBELABSCHEIDER |
|
Beschreibung
|

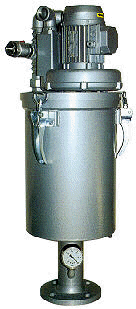

Der Ölnebelabscheider besteht aus dem Seitenkanalverdichter und dem Filtergehäuse mit den
Filterelementen.
Der Seitenkanalverdichter erzeugt im Filtergehäuse einen Unterdruck, durch
den die ölnebelhaltige Luft abgesaugt wird. Diese Luft durchströmt die
Filterelemente, welche die von der Luft mitgeführten feinen Öltröpfchen
abfangen. Die Öltröpfchen koaleszieren über die Tiefe des Elements und
werden vom Luftstrom zur stromabwärts liegenden äußeren Oberfläche des
Filterelements gedrückt. Im Ringraum des Filterbodens sammeln sie sich und
können über die Ablauföffnung und den angeschlossenen Schlauch in den
Ölbehälter zurückgeführt werden. |
|
|
|
180/435
|
300/935
|
550/980
|
1.500/980
|
2.200/630
|
| Durchsatz |
20 Nm³/h
|
40 Nm³/h
|
100 Nm³/h
|
170 Nm³/h
|
290 Nm³/h
|
|
Leistung |
0,18 kW
|
0,40 kW
|
0,76 kW
|
1,30 kW
|
2,20 kW
|
|
Werkstoff |
C-Stahl verzinkt, außen lackiert -
Innenteile und Filterdeckel Aluminium
|
|
Filterelemente |
Borosilikatglasfaser mit anorganischem Binder
|
|
Abscheiderate |
99,99% bezogen auf 0,1µm Aerosole
|
|
Eintritt |
DN 65 PN 10
|
DN 100 PN 16 (DIN 2633)
|
|
