Beutelfiltergehäuse 2-ALGS2

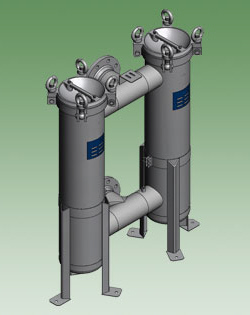

Doppel-Beutelfiltergehäuse "2-ALGS2"

Unsere Doppel-Beutelfiltergehäuse 2-ALGS2 bestehen aus zwei fest miteinander verrohrten Beutelfiltergehäusen ALGS2. Die Verrohrung kann in Nennweite DN 80 oder DN 100 ausgeführt werden, dieses ermöglicht hohe Durchsatzleistungen. Die Klappdeckel mit Augenklappschrauben erlauben einen schnellen und unkomplizierten Beutelwechsel. Die Gehäuse sind serienmäßig mit verstellbaren Fußgestellen ausgerüstet. Eine Differenzdruckmessung ist optional erhältlich.

Konformitätsbewertung gemäß DGRL 97/23/EG
Einstufung nach Art.3, Abs. 3 ohne Kategorie
Zugelassen für den Betrieb mit nur flüssigen Fluiden der Gruppe 2 (ungefährlich)

2-ALGS2-Einteilig

Filtergehäuse Spezifikationen
	2-ALGS2
Ein- und Auslaßanschluß (N1/N2)	Flansch DN 80 / DN 100 PN 16
Entlüftung (N3, N4)	Rp 1/4"
Entleerung (N5)	Rp 1/2"
Differenzdruckanschlüsse (N6 und N7)	Rp 1/4"
Gehäusematerial	Edelstahl AISI 304 oder AISI 316 (1.4301 bzw. 1.4401)
Stützkorb	Edelstahl 1.4401/ 1.4571
Gehäusedichtung	NBR (andere Materialien optional)
Maximaler Betriebsdruck	10 bar
Betriebstemperatur	80°C
Filterbeutelgröße	2 X Größe 2
Filterbeutelfläche (m²)	2 X 0,5 m²

Abmessungen (in mm)		2ALGS2-DN80	2ALGS2-DN100
	N1/N2	DN 80 PN 16	DN 100 PN 16
	A	1071	1071
	B	680	660
	C	183	193
	D	204	204
	E	110	120
	F	max. 200	max. 200
	G	136	157
	H	540	540
	I	ca. 900	ca. 900
