| Filtergehäuse | ||
|
|
Filtergehäuse | |
|

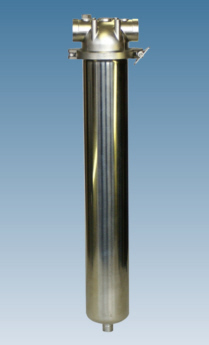

1FO-Serie Code 7 Bajonettadapter-Filterkerzen-Gehäuse |
||
| Eigenschaften | ||
|
|
DREITEILIGE GANZMETALL AUSFÜHRUNG | |
|
|
HOHE DRUCKBELASTUNG | |
|
|
FÜR EINSEITIG OFFENE CODE 7 (226) FILTERKERZEN | |
|

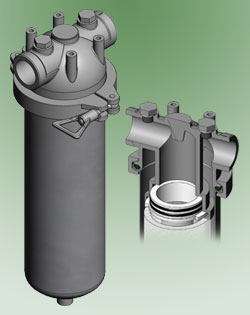

Dreiteiliges Filtergehäuse mit Schnellklammer-Verschluß. Lieferbar in vier Ausführungen mit einfacher, zweifacher und dreifacher Filterkerzenlänge. Montagewinkel optional. |
| Spezifikationen | ||
| Ein- und Auslaßanschluß | : | Rp 1und Rp 3/4 |
| Material Gehäusekopf | : | Edelstahl (316) |
| Material Schnellklammer | : | Edelstahl (316) |
| Material Gehäusesumpf | : | Edelstahl (316) |
| Material Gehäusekopfdichtung | : | Standard NBR O-Ring (Andere Materialien optional) |
| Entlüftungsventil | : | Edelstahl (316) |
| Ablaß | : | Rp 3/8 |
| Maximaler Betriebsdruck komplett Edelstahl | : | 25 bar bei 80°C |
| Montagewinkel | : | Stahl verzinkt |
| Lieferbare Gehäusesumpflängen | : | 10", 20" und 30" |
| Die folgenden einseitig offenen Filterkerzen mit Code 7 Bajonettadapter (226 mit Fin) können in die 1FO-Edelstahl-Filtergehäuse eingesetzt werden: |
|
1FO1 Filterkerzenlänge 10" |
| Maximale Durchflußrate |
| Die maximal mögliche Durchflußrate ist von der eingesetzten Filterkerze, Filterfeinheit sowie Filterkerzenlänge abhängig. Angaben zu den Druchflußraten der jeweiligen Filterkerzen sind den entsprechenden technischen Datenblättern zu entnehmen. |
|

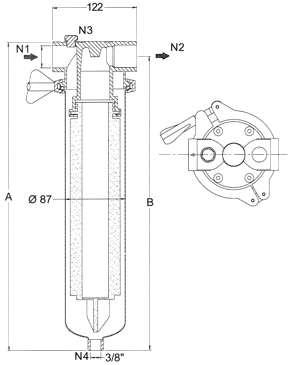

Abmessungen |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
BESTELLHINWEISE |
|||||
| Typ | Bauhöhe | Druckstufe | Anschluss Ein / Aus | Werkstoff Filterkopf | Dichtung |
|
1FO |
1 = 9 3/4" bis 10" 2 = 19 1/2" bis 20" 3 = 29 1/4" bis 30" |
25 = 25 bar |
20
= 3/4" Innengewinde |
SS : Edelstahl 316 |
N : NBR E : EPDM F : FPM Q : MVQ |
| Bestellbeispiel : 1FO2-25/25-SSQ | |||||
|
|
|
|
 |
