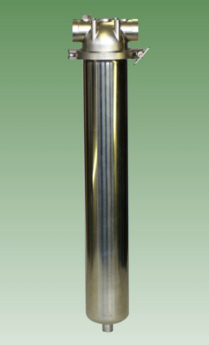

Filtergehäuse "1FT" |
|
Filtergehäuse
|
|
 |
Filtergehäuse |
1FT-Serie
Filterkerzen-Gehäuse |
|
Eigenschaften |
|
DREITEILIGE
GANZMETALL AUSFÜHRUNG |
|
|
FÜR BEIDSEITIG OFFENE
ODER EINSEITIG OFFENE 222 O-RING ADAPTERKERZEN BIS 30" LÄNGE |
|
|
HOHE
DRUCKBELASTUNG |
|
|
IN
VERSCHIEDENEN MATERIALIEN ERHÄLTLICH |
|

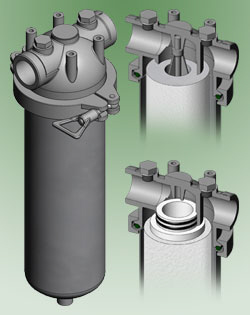

Dreiteiliges
Filtergehäuse mit Schnellklammer-Verschluß. Lieferbar in vier
Ausführungen mit halber, einfacher, zweifacher und dreifacher
Filterkerzenlänge. Montagewinkel optional. |
|
1FT-Filtergehäuse
Spezifikationen |
| Ein- und Auslaßanschluß |
: |
Rp
1und Rp 3/4* |
|
Maximaler
Betriebsdruck komplett Edelstahl |
: |
25 bar bei
80°C |
| Material
Gehäusekopf |
: |
Edelstahl (304
oder 316) |
|
Material
Schnellklammer |
: |
Edelstahl (316) |
| Material
Gehäusesumpf |
: |
Edelstahl
(316) |
|
Material
Abdichtmutter und Zugstange |
: |
Edelstahl
(316) |
| Material
Gehäusekopfdichtung |
: |
Standard NBR
O-Ring (Andere Materialien optional) |
|
Entlüftungsventil |
: |
Edelstahl (304 oder 316) |
| Ablaß |
: |
Rp 3/8 |
|
Montagewinkel |
: |
Stahl
verzinkt |
| Lieferbare
Gehäusesumpflängen |
: |
5", 10",
20" und 30" |
|
|
*
1" Version mit 2 VA-Reduzierstücke |
|
Die
folgenden beidseitig offenen Filterkerzen können in die 1FT-Filtergehäuse eingesetzt werden: |
|
1FT0 Filterkerzenlänge
124 bis 128 mm ( 4 7/8" bis 5")
1FT1
Filterkerzenlänge 248 bis 254 mm ( 9 3/4" bis 10")
1FT2 Filterkerzenlänge 496 bis 508 mm (19 1/2" bis 20")
1FT3 Filterkerzenlänge 744 bis 762 mm (29 1/4" bis 30") |
|
Die folgenden einseitig offenen Filterkerzen mit Code 3 Adapter (222
ohne Fin + Distanzadapter) oder Code 8 Adapter (222 mit Fin) können zusätzlich in die 1FT-Filtergehäuse eingesetzt werden: |
|
1FT0 Filterkerzenlänge
05"
1FT1 Filterkerzenlänge 10"
1FT2 Filterkerzenlänge 20"
1FT3 Filterkerzenlänge 30"
Zum Einsatz dieser Filterkerzen wird lediglich die
DOE-Kerzen-Zugstange herausgeschraubt. |
|
Maximale Durchflußrate |
|
Die maximal mögliche Durchflußrate
ist von der
eingesetzten Filterkerze, Filterfeinheit sowie Filterkerzenlänge abhängig. Angaben zu den Druchflußraten der
jeweiligen Filterkerzen sind den entsprechenden technischen
Datenblättern zu entnehmen. |
|

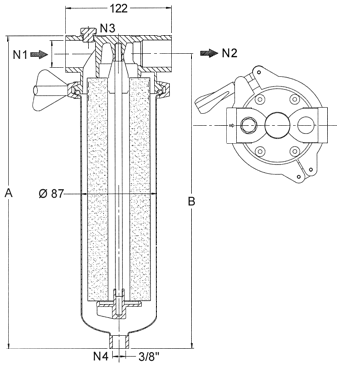

Abmessungen Serie SS (Komplett Edelstahl) |
|
 |
Abmessungen (mm) |
|
Gehäusetyp |
A |
B |
| 1FT0 - Komplett
Edelstahl |
242 |
221 |
|
1FT1 - Komplett
Edelstahl |
357 |
336 |
| 1FT2 - Komplett
Edelstahl |
615 |
594 |
|
1FT3 - Komplett
Edelstahl |
866 |
845 |
|
|
|
|
BESTELLHINWEISE |
|
Typ |
Bauhöhe |
Druckstufe |
Anschluss Ein / Aus |
Werkstoff Filterkopf |
Dichtung |
|
1FT |
0
= 4 7/8" bis 5"
1 = 9 3/4" bis 10"
2 = 19 1/2" bis 20"
3 = 29 1/4" bis 30"
|
25
= 25 bar |
20
= 3/4" Innengewinde*
25
= 1" Innengewinde
* 1" Version mit 2
VA-Reduzierstücke |
S2
: Edelstahl 304
SS : Edelstahl 316 |
N : NBR
E : EPDM
F : FPM |
|
Bestellbeispiel
: 1FT2-25/25-S2N |
|
